Подбор лазерного датчика инструмента под станок

Станок измеряет инструмент вслепую — пока вы не поставите лазерный датчик. Ошибка привязки на 0,05 мм в серии из 500 деталей означает гарантированный брак, переналадку и потерянное время оператора.

В этой статье разберём, по каким параметрам выбирают лазерный датчик инструмента, чем отличаются ключевые системы на рынке и что проверить до покупки, чтобы не переплатить за несовместимое оборудование.

Что такое лазерный датчик инструмента и зачем он нужен

Лазерный датчик инструмента — это бесконтактная система измерения, которая фиксирует момент пересечения инструментом лазерного луча и передаёт координату в систему ЧПУ. Датчики наладки инструмента для фрезерных станков ЧПУ обеспечивают автоматическое определение длины, радиуса и состояния режущего инструмента непосредственно в рабочей зоне станка; измерение выполняется по факту пересечения луча, после чего координаты и отклонения автоматически записываются в систему ЧПУ и используются для корректировки обработки. Это позволяет исключить ручную наладку, снизить влияние оператора и обеспечить стабильность геометрии детали в серии.

Что измеряет лазерный датчик:

Длину инструмента (привязка по оси Z)
Диаметр фрезы или сверла
Радиальное биение
Факт поломки инструмента между операциями

Ключевое отличие от контактного датчика: лазерная система работает с вращающимся инструментом на рабочей скорости, что исключает погрешность от теплового расширения шпинделя и механического деформирования стилуса.

Бесконтактное измерение выполняется на высокой скорости, подходит для скоростной фрезеровки и 5-осевых станков, и обеспечивает точность до микрон без остановки цикла.

Параметры станка, которые определяют выбор

Прежде чем смотреть каталог, снимите характеристики своего станка. Неправильно подобранный датчик либо не встанет физически, либо не обеспечит нужную точность.

Тип обработки и кинематика

Фрезерный 3-осевой центр, 5-осевой, токарно-фрезерный — это разные условия монтажа и разные требования к рабочему зазору датчика. Серия NC4 охватывает раздельные и фиксированные системы, каждая из которых предназначена для конкретных производственных задач; раздельные устройства обеспечивают измерение инструмента и обнаружение его поломки с рабочим зазором до 5 м, позволяя пользователям адаптировать конфигурацию под конкретные задачи.

Минимальный диаметр инструмента

Это один из самых критичных параметров. Контактные решения работают от диаметра 0,1 мм, а лазерные системы — от диаметра 0,003 мм. Если в программе есть граверы, микросвёрла или тонкие фрезы диаметром менее 0,5 мм — контактный датчик не подойдёт, нужен лазерный.

Скорость шпинделя при измерении

Лазерный датчик измеряет инструмент на вращении — это важно для учёта реального биения. Уточните максимальную скорость шпинделя в паспорте станка и сравните с допустимой скоростью измерения конкретной модели датчика.

Габариты рабочей зоны

Параметр	Что проверить	Влияет на
Ширина стола	Место под монтаж датчика	Выбор исполнения: раздельное / фиксированное
Рабочий зазор	Расстояние между излучателем и приёмником	Тип системы: NC4 Split vs NC4+ Blue
Высота рабочей зоны	Ход по оси Z	Длина самого длинного инструмента
Наличие СОЖ	Интенсивность подачи охлаждения	Класс защиты датчика (IP67/IP68)

Важно: при обильной подаче СОЖ и масляного тумана оптика датчика требует продувки чистым сухим воздухом. Подача чистого сухого воздуха используется для защиты прецизионной оптики датчиков серии NC4. Если станок не оснащён линией сжатого воздуха — это дополнительный пункт в смете.

Обзор основных систем: что есть на рынке

Renishaw NC4 / NC4+ Blue

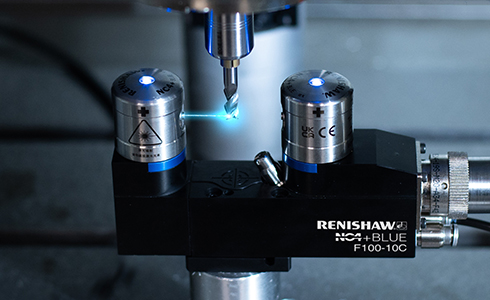

Система NC4 от Renishaw представляет собой современное решение для прецизионного и высокоскоростного измерения инструмента на станках любых типов и габаритов. Это не просто лазерный датчик — это комплексное средство управления процессом обработки, обеспечивающее контроль целостности инструмента, предотвращение поломок и оптимизацию производственных процессов. Фиксированные системы NC4+ Blue оснащены технологией синего лазера и улучшенной оптикой, что обеспечивает рабочий зазор до 240 мм. Раздельная версия NC4 применяется на крупных станках с большой рабочей зоной, где требуется зазор до 5 м между излучателем и приёмником.

Система поддерживает возможность интеграции в существующие системы ЧПУ с использованием интерфейсов NCi-6, обеспечивает сокращение времени настройки и наладки инструмента, уменьшение брака и возможность работы с микроскопическими и сложнопрофильными инструментами.

Blum Laser Control

Blum-Novotest специализируется на измерениях непосредственно в процессе обработки; основное направление компании — решения для станков с ЧПУ, обеспечивающие измерения с высокой скоростью, точностью даже в условиях загрязнений, охлаждающих жидкостей. Серия Blum Laser Control NT — одно из наиболее распространённых решений в европейском машиностроении, хорошо известна своей устойчивостью к брызгам СОЖ. Линейка TC и Z-Nano признана одной из самых надёжных в машиностроении; модели оснащены защитой IP68, устойчивы к вибрациям, температурным колебаниям.

Marposs

Marposs — один из старейших и наиболее авторитетных брендов в сфере измерительных комплексов; компания выпускает щупы для проверки геометрии деталей, измерения износа, деформации инструмента, а также для встроенного контроля в процессе обработки. Системы Marposs применяются в основном в автомобильной и аэрокосмической отраслях, где требуется интеграция измерений в комплексную производственную систему.

Hexagon (серия LTS)

Hexagon объединяет контактные щупы, сканирующие головки, датчики для контроля инструмента, лазерные измерительные системы; продукты бренда обеспечивают контроль размеров, формы, положения, шероховатости деталей прямо в процессе обработки.

Совместимость с системой ЧПУ

Лазерный датчик — это не автономный прибор. Он должен быть согласован с контроллером станка на уровне интерфейса, циклов измерения и логики коррекции.

На что смотреть:

Интерфейс сигнала. Большинство современных лазерных датчиков выдают дискретный сигнал SKIP (прерывание) на вход ЧПУ. Убедитесь, что у вашего контроллера есть соответствующий вход с задержкой не более 1–2 мкс.
Измерительные циклы. Для Fanuc, Heidenhain, Siemens существуют готовые макросы и циклы производителей датчиков. Уточните наличие цикла под вашу стойку перед покупкой.
Интерфейсный модуль. Интерфейс NCi-6 преобразует сигналы блока NC4 для передачи в систему управления станка с ЧПУ. Аналогичные интерфейсные модули есть у Blum и Hexagon — без них датчик физически не подключить.

Правило совместимости: перед заказом сообщите поставщику марку и модель стойки ЧПУ, версию программного обеспечения и тип входа SKIP. Это исключит ситуацию, когда датчик приходит на производство без подходящего интерфейсного блока.

Условия эксплуатации и защита

Рабочая зона фрезерного станка — агрессивная среда: СОЖ, масляный туман, стружка, вибрация. Лазерная оптика чувствительна к загрязнениям значительно больше, чем контактный датчик.

Проверьте при подборе:

Класс защиты корпуса: IP67 — кратковременное погружение, IP68 — длительное. Для станков с интенсивным охлаждением выбирайте IP68.
Наличие системы самоочистки оптики воздухом (Air Purge). Без неё даже IP68 не спасёт от масляной плёнки на линзе через несколько часов работы.
Диапазон рабочих температур: стандарт +5…+50 °C, но в литейных цехах или при обработке с подогревом заготовки температура в зоне может быть выше.
Устойчивость к вибрации: для токарно-фрезерных станков с дисбалансом на высоких оборотах этот параметр критичен.

Система NC4 поддерживает работу в условиях высокой влажности и загрязнённости, а встроенные функции автоматической оптимизации сокращают время стандартного цикла.

Контроль поломки vs полное измерение: два режима — два критерия выбора

Не всегда нужна полная лазерная система с измерением диаметра. Иногда достаточно датчика контроля поломки инструмента между операциями.

Задача	Нужная функция	Подходящий класс системы
Проверить, цел ли инструмент	Детектирование пересечения луча	Простой датчик поломки
Измерить длину и обновить коррекцию	Измерение по оси Z	Базовый лазерный датчик
Измерить диаметр и биение	Сканирование профиля	Полная система (NC4, Blum NT)
Микроинструмент от Ø0,1 мм	Субмиллиметровый лазер	NC4+ Blue / Blum Z-Nano

Ключевое правило: если ваш самый тонкий инструмент — сверло Ø1 мм и крупнее, базовой системы с контролем поломки и измерением длины достаточно. Переплачивать за субмикронную точность в этом случае нет смысла.

Быстрая памятка: как выбрать лазерный датчик инструмента

Определите минимальный диаметр инструмента → если менее 0,5 мм — нужен лазерный датчик с субмиллиметровым лучом (NC4+ Blue, Blum Z-Nano)
Уточните задачу → только контроль поломки или полное измерение длины и диаметра
Снимите габариты рабочей зоны → определите допустимый рабочий зазор и место под монтаж
Проверьте стойку ЧПУ → уточните тип входа SKIP, версию ПО, наличие готовых циклов
Оцените условия среды → уровень СОЖ, вибрации, температуры → выберите класс защиты IP67 или IP68
Запросите интерфейсный модуль → датчик без согласующего блока к стойке не подключить
