Приёмники и интерфейсы: как подобрать к щупу

Щуп куплен, стойка поддерживает измерительные циклы, а сигнал до ЧПУ всё равно не доходит — и виноват не щуп. Приёмник и интерфейс — это отдельное звено цепи, которое часто выбирают наугад или вообще забывают учесть при заказе.

В этой статье разбираем, какие бывают типы приёмников и интерфейсов, чем они отличаются друг от друга и по каким параметрам подбирать их под конкретный щуп и станок.

---

Что такое приёмник и интерфейс щупа

Измерительный щуп не подключается к ЧПУ напрямую. Сигнал о касании (триггерный импульс) нужно передать от щупа к стойке в формате, который та понимает. Для этого в системе есть два компонента:

• Приёмник — физически принимает сигнал от щупа (инфракрасный, радио или по кабелю).
• Интерфейс — преобразует принятый сигнал в стандартный выходной уровень (обычно TTL/HTL), совместимый с входом пропуска ЧПУ (skip input).

В современных системах приёмник и интерфейс нередко объединены в одном корпусе. OMI-2, например, — это комбинированный оптический приёмник/интерфейс, который передаёт и обрабатывает сигналы между щупом и системой управления станка. Но в более старых или бюджетных конфигурациях они бывают раздельными: отдельный оптический модуль (OMM) плюс отдельная интерфейсная плата (MI12).

Ключевое правило: приёмник и интерфейс должны соответствовать типу передачи щупа — Legacy (устаревший) или Modulated (модулированный). Смешивать их нельзя.

---

Три типа передачи сигнала: оптика, радио, кабель

Инфракрасная (оптическая) передача

Самый распространённый вариант для фрезерных обрабатывающих центров. Щуп излучает ИК-сигнал, приёмник монтируется на стенке рабочей зоны в прямой видимости шпинделя.

OMI совместим со всеми оптическими системами передачи Renishaw, включая OMP60, OMP40 и OMP400 при настройке в режим Legacy-передачи. OMI-2 обеспечивает повышенную устойчивость к световым помехам и совместим исключительно с оптическими системами Renishaw в режиме модулированной передачи (OMP60, OMP40, OMP400 или OLP40).

Важный нюанс: OMI, OMI-2 и OMI-2T — это оптические приёмники со встроенной интерфейсной схемой, которая исключает необходимость в отдельном блоке MI12.

Если на станке нужно работать с двумя щупами одновременно (например, шпиндельный щуп + инструментальный датчик): OMI-2T — эксклюзивный интерфейс, поддерживающий систему с двумя щупами и способный работать с несколькими оптическими щупами одновременно.

Радиопередача

Применяется там, где прямая видимость между щупом и приёмником невозможна или нестабильна: крупные 5-осевые центры, длинные горизонтальные расточные станки, гантри-конфигурации.

RMI — радиотрансивер, который передаёт и обрабатывает сигналы между щупом и системой ЧПУ. RMI конвертирует радиочастотные сигналы в форму, приемлемую для управляющей системы станка. Серия QE включает ультракомпактный радиоинтерфейс RMI-QE с протоколом связи, рассчитанным на поддержку нового поколения датчиков и смарт-устройств Renishaw. При этом RMI-QE совместим только со щупами серии QE — это критически важно при подборе замены.

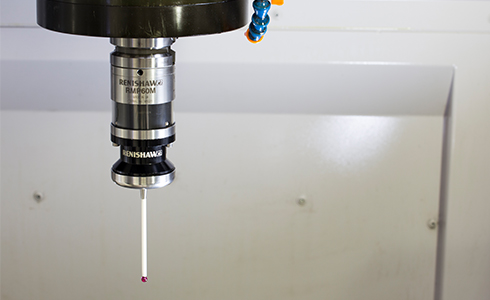

Щупы RMP40 и RMP60 подходят для работы на станках любых размеров; уникальная технология радиопередачи делает их идеальными для современных цехов, где прямая видимость между щупом и интерфейсом не всегда возможна.

Кабельное подключение (hard-wired)

Используется в шлифовальных станках и других средах с высокой запылённостью и загрязнением СОЖ — там, где беспроводная передача ненадёжна. MP250 — проводной щуп, наиболее подходящий для сред с частицами, характерных для шлифовальных операций. HSI обрабатывает сигналы от проводных щупов и преобразует их в выходные сигналы для передачи в ЧПУ.

Плюсы кабеля: нет вопросов с батареей, нет помех. Минусы: кабель ограничивает подвижность шпинделя, требует кабелеукладчика или кабельного канала.

---

Таблица совместимости: щуп → приёмник → интерфейс

Предупреждение: OMM работает исключительно с интерфейсом MI12, а OMM-2 — только с OSI. Взаимозамена между поколениями невозможна.

---

Как правильно выбрать приёмник и интерфейс

1. Определите тип передачи щупа

Первый шаг — не выбор приёмника, а выяснение, что уже установлено или что планируется: щуп с ИК Legacy, ИК Modulated или радио. Это написано в паспорте щупа и в его артикуле. Путаница между Legacy и Modulated — самая частая причина несовместимости.

2. Проверьте геометрию рабочей зоны

Для оптических систем нужна прямая видимость между щупом и приёмником во всём рабочем диапазоне осей. Рабочий диапазон ИК-передачи составляет до 5 м у OMP400 и до 6 м у OMP600. Если станок крупный или 5-осевой с поворотным столом — рассмотрите радиоинтерфейс.

3. Уточните версию протокола

Не все приёмники одного бренда совместимы между собой. RMP60, например, разработан для работы с RMI-Q, сохраняя при этом обратную совместимость с RMI. А RMI-QE — уже только для QE-серии. Всегда сверяйте артикул щупа и артикул интерфейса.

4. Оцените необходимость раздельной схемы

Раздельная схема «приёмник + отдельный интерфейс» (OMM-2 + OSI) оправдана, когда несколько щупов разного типа работают на одном станке. OMM-2 способен работать с несколькими оптическими щупами одновременно. Для одного щупа удобнее и дешевле OMI-2 со встроенным интерфейсом.

5. Учтите индикацию и диагностику

OMI-2 и OMI-2T — оптические приёмники, передающие сигналы между щупом и ЧПУ; все системы оснащены визуальными индикаторами состояния щупа, стартового сигнала, заряда батареи и ошибок. Это существенно упрощает диагностику при наладке.

6. Проверьте поддержку M-кодов в ЧПУ

Стойка ЧПУ должна поддерживать соответствующие M-коды для управления включением/выключением щупа. Без этого ни один приёмник не заработает штатно. Уточняйте у производителя стойки (Fanuc, Heidenhain, Siemens) перечень поддерживаемых M-кодов и формат skip-входа.

---

Аналоги и совместимость не-Renishaw систем

На рынке присутствуют приёмники и интерфейсы от Heidenhain (TS/TT серии со своими интерфейсными блоками), Blum, Marposs и азиатских производителей. Принцип везде одинаков: тип передачи щупа диктует тип приёмника, а формат выходного сигнала интерфейса диктует совместимость со стойкой.

При использовании аналогов важно убедиться в двух вещах:

• Уровень выходного сигнала (5 В TTL, 24 В HTL) совпадает с требованием skip-входа стойки.
• Временны́е характеристики сигнала (длительность импульса) соответствуют ожиданиям стойки — иначе возможны пропуски или ложные срабатывания.

Подобрать приёмник и интерфейс под ваш щуп →

---

Быстрая памятка: как выбрать приёмник и интерфейс

1. Определите тип щупа → Legacy / Modulated / Radio / Hard-wired
2. Проверьте геометрию станка → есть ли прямая видимость для ИК, нужен ли радиоинтерфейс
3. Сверьте поколение протокола → RMI ≠ RMI-Q ≠ RMI-QE; OMI ≠ OMI-2
4. Один щуп или несколько → OMI-2 (встроенный интерфейс) или OMM-2 + OSI (раздельная схема)
5. Проверьте поддержку M-кодов → стойка должна поддерживать управление щупом
6. Уточните формат выходного сигнала → TTL 5 В или HTL 24 В под skip-вход вашей стойки
