Как проверить исправность измерительного щупа

Измерительный щуп кажется исправным — станок принимает сигнал, цикл отрабатывает без аварии. Но деталь выходит за допуск, привязка «плывёт» от смены к смене, а брак списывают на инструмент или заготовку. Причина нередко — щуп, у которого незаметно деградировал механизм, разрядилась батарея или погнулся стилус.

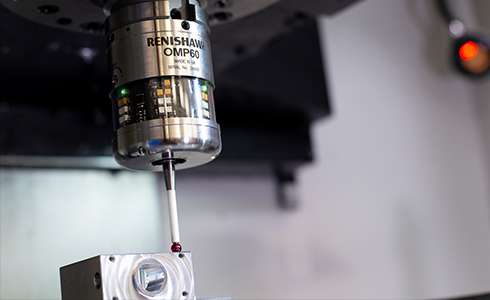

В этой статье разберём полную процедуру проверки исправности измерительного щупа: от визуального осмотра до теста повторяемости с числовым критерием. Методика подходит для щупов на шпиндель фрезерного станка, для щупов привязки инструмента и для датчиков на токарных центрах.

Почему щуп перестаёт работать корректно

Измерительный щуп — точный механический прибор. Любой его элемент может стать источником погрешности или полного отказа.

Основные причины неисправности:

Механический износ или деформация кинематического механизма (пружины, шарики, седло)
Погнутый или треснутый стилус
Изношенный рубиновый шарик (плоское пятно от касания твёрдых материалов)
Разряженная или потёкшая батарея (для радио- и оптических щупов)
Сбой в канале передачи сигнала: радиопомехи, засорение оптического окна
Ослабленное крепление стилуса или удлинителя
Коррозия или загрязнение контактных поверхностей

Ключевое правило: большинство неисправностей щупа не дают явной ошибки на стойке ЧПУ — они лишь незаметно увеличивают погрешность измерения. Регулярная проверка обязательна, даже если станок «работает нормально».

Шаг 1. Визуальный осмотр

Первый и самый быстрый этап — осмотр щупа без каких-либо инструментов.

Корпус и посадочный конус

Осмотрите корпус на предмет трещин, вмятин, следов удара. Хвостовик (SK, HSK, Capto) не должен иметь забоин и задиров. Даже мелкое повреждение конуса приводит к погрешности посадки в шпиндель — и к нестабильному положению щупа при каждой смене.

Стилус и наконечник

Визуально оцените прямолинейность стилуса: приложите его к поверочной плите или просто посмотрите против яркого света. Отклонение хвостовика от оси более 5 мкм на длине 50 мм уже вносит систематическую погрешность. Рубиновый шарик не должен иметь сколов, плоских пятен и трещин — осмотрите его через лупу с 10× увеличением.

Оптическое окно (для оптических щупов)

Линза приёмника и излучателя должна быть чистой. Даже тонкая плёнка СОЖ или металлическая стружка на стекле снижает уверенность передачи сигнала и приводит к ложным несрабатываниям.

Важно: перед осмотром обязательно протрите корпус щупа чистой безворсовой тканью. Загрязнения маскируют мелкие повреждения.

Шаг 2. Проверка сигнала срабатывания

На этом этапе убеждаются, что щуп вообще генерирует сигнал при касании и что сигнал доходит до стойки ЧПУ.

Ручная проверка

Установите щуп в шпиндель или держатель. Вручную отклоните стилус пальцем в каждом из шести направлений (±X, ±Y, −Z) с небольшим усилием — около 0,3–0,5 Н. При каждом касании должен загораться индикатор на корпусе щупа (красный или зелёный светодиод в зависимости от модели). Если светодиод не реагирует ни на одно направление — неисправен механизм или разряжена батарея. Если не реагирует только одно направление — повреждено седло кинематики.

Проверка по сигналу на стойке

Войдите в диагностический экран ЧПУ (на Fanuc: PMC → Signal, на Heidenhain: MOD → диагностика щупа, на Siemens: Service → I/O status). Отклоняйте стилус вручную и наблюдайте за изменением бита входного сигнала щупа. Сигнал должен меняться чётко, без дребезга и задержки более 1–2 мс.

Ключевое правило: если бит сигнала меняется хаотично без касания стилуса — в канале передачи (радио или оптика) присутствует помеха или неисправен приёмник.

Шаг 3. Тест повторяемости — главный критерий исправности

Повторяемость (2σ) — ключевая метрика щупа. Большинство производителей (Renishaw, Heidenhain, Blum) нормируют её в диапазоне 0,5–2 мкм для шпиндельных щупов и 1–3 мкм для щупов привязки инструмента. Если реальное значение хуже нормы — щуп неисправен или требует обслуживания.

Процедура теста:

Установите щуп в шпиндель, выполните штатную калибровку по эталонной сфере или кольцу.
Запустите цикл измерения одной и той же точки на эталонном кольце или поверочной плите 10–20 раз подряд без перемещения заготовки.
Запишите все значения координаты (X, Y или Z).
Вычислите разброс: MAX − MIN. Для большинства шпиндельных щупов он не должен превышать 2–4 мкм.
Повторите тест после извлечения и повторной установки щупа в шпиндель 5–10 раз — так проверяется стабильность посадки.

Показатель	Норма (шпиндельный щуп)	Тревожный сигнал
Повторяемость (MAX−MIN), одна установка	≤ 2–4 мкм	> 5 мкм
Повторяемость при пересмене	≤ 5–8 мкм	> 10 мкм
Отклонение по Z (биение стилуса)	≤ 5 мкм	> 10 мкм
Разброс по X/Y при вращении шпинделя	≤ 5 мкм	> 8 мкм

Ключевое правило: ухудшение повторяемости при пересмене щупа (повторная установка в шпиндель) указывает не на щуп, а на конус шпинделя или конус хвостовика. Очистите конус и повторите тест.

Шаг 4. Проверка батареи и электрической части

Для беспроводных щупов (радио: Renishaw RMP, OMP; оптика: TS, OTS) батарея — наиболее частая причина нестабильной работы.

Индикатор заряда

Большинство щупов сигнализируют о низком заряде миганием светодиода или передачей специального кода на стойку ЧПУ (параметр «low battery» в диагностике). Не игнорируйте этот сигнал — щуп с садящейся батареей начинает пропускать касания или передавать сигнал с задержкой.

Измерение напряжения

Извлеките батарею и измерьте напряжение мультиметром. Для щупов Renishaw с батареей типа 1/2 AA (3,6 В) рабочий диапазон — выше 3,2 В. Напряжение ниже 3,0 В — замените немедленно, даже если щуп формально работает.

Проверка контактов батарейного отсека

Осмотрите контакты: окисление (белый или зеленоватый налёт) даёт переходное сопротивление и нестабильность питания. Протрите контакты изопропиловым спиртом и чистой ватной палочкой.

Подробнее о замене батареи →

Шаг 5. Проверка механизма и момента срабатывания

Кинематический механизм щупа (шарики в сёдлах или тензометрические элементы) изнашивается при интенсивной эксплуатации, ударах или превышении силы срабатывания.

Тест симметрии срабатывания

Выполните цикл измерения кольца (или четырёх точек на боковой поверхности эталонного отверстия) в направлениях +X, −X, +Y, −Y. В исправном щупе значения в противоположных направлениях симметричны с точностью до 1–2 мкм. Если разброс между направлениями превышает 5 мкм — повреждена одна из опор кинематики.

Проверка возврата стилуса в исходное положение

После отклонения стилуса он должен возвращаться в исходное положение с повторяемостью лучше 1–2 мкм. Проверьте это индикатором часового типа: установите ИЧ у шарика стилуса, отклоните стилус 10 раз и фиксируйте отклонение стрелки ИЧ при каждом возврате. Нестабильный возврат — признак износа пружины или загрязнения кинематики.

Важно: самостоятельно разбирать кинематический механизм щупа не рекомендуется. Любое нарушение преднатяга пружин меняет силу срабатывания и повторяемость. При подтверждённом износе механизма — замена щупа или заводской ремонт.

Ремонт или замена щупа: как принять решение →

Шаг 6. Комплексная проверка канала связи

Для радиощупов и оптических щупов канал передачи данных — отдельный объект диагностики.

Радиоканал

Проверьте уровень сигнала в диагностике приёмника (например, Renishaw RMI показывает уровень RSSI). Убедитесь, что в зоне станка нет новых источников помех: роутеры Wi-Fi на 2,4 ГГц, сварочное оборудование, преобразователи частоты без экранирования. Смените канал передачи в настройках системы, если уровень сигнала нестабилен.

Оптический канал

Проверьте соосность щупа и приёмника. Очистите оптические окна щупа и приёмника. Убедитесь, что между ними нет препятствий (шланги СОЖ, кабели, элементы оснастки). Проверьте крепление приёмника на станке — вибрация может сдвигать его относительно зоны видимости.

Диагностика приёмника сигнала →

Быстрая памятка: как проверить исправность щупа

Визуальный осмотр → корпус, хвостовик, стилус, рубиновый шарик, оптическое окно
Проверка светодиода → отклонить стилус в 6 направлениях, убедиться в срабатывании
Проверка сигнала на стойке → диагностический экран ЧПУ, бит входного сигнала
Тест повторяемости → 10–20 измерений одной точки, разброс ≤ 4 мкм
Проверка батареи → напряжение мультиметром, состояние контактов
Тест симметрии → измерение в ±X, ±Y, сравнение результатов
Тест возврата стилуса → индикатор часового типа, 10 отклонений
Проверка канала связи → уровень сигнала, чистота оптики, радиопомехи
