Погрешность измерения на станке: из чего складывается
Измерение прямо на станке кажется простым: щуп коснулся детали — СЧПУ получило координату. Но реальная погрешность результата может легко оказаться 0,05–0,15 мм даже при исправном щупе и правильной калибровке. Откуда берётся эта дельта — и как с ней работать?
В этой статье разберём все составляющие суммарной погрешности on-machine measurement: геометрию станка, характеристики щупа, температурный дрейф, динамику измерения и ошибки оператора.
Суммарная погрешность: что это такое
Погрешность измерения на станке — это разность между значением, которое выдала система измерения, и истинным размером детали. Она не является одной величиной с одной причиной. Это сумма нескольких независимых составляющих, каждая из которых вносит свой вклад.
Математически суммарная погрешность выражается как:
δΣ = δгеом + δщуп + δтемп + δдин + δкалибр + δоп
Где каждое слагаемое — отдельный источник ошибки. Рассмотрим их по порядку.
Ключевое правило: нельзя повысить точность измерения, улучшив только один элемент системы. Нужно контролировать все составляющие одновременно.
Геометрические погрешности станка
Это базовый, часто недооцениваемый источник ошибок. Станок — механическая система, и его геометрия никогда не идеальна.
Прямолинейность и перпендикулярность осей
Каждая линейная ось имеет погрешность прямолинейности хода — отклонение реальной траектории от теоретически прямой линии. У типового обрабатывающего центра эта величина составляет 3–8 мкм/300 мм. При измерении на длине 500 мм ошибка может накопиться до 12–15 мкм.
Непараллельность осей X и Y (угловая погрешность, или squareness) добавляет систематическую ошибку при измерении диагональных расстояний. Для станка класса «стандарт» она составляет 10–20 угловых секунд, что на длине 300 мм даёт отклонение до 15 мкм.
Тепловые деформации шпинделя и станины
После прогрева станка в течение 30–60 минут работы шпиндель смещается по оси Z на 15–50 мкм — это тепловое удлинение. Если измерение выполняется на холодном станке, а обработка — на прогретом (или наоборот), возникает систематическая ошибка именно такой величины.
Люфты и упругие деформации
Износ ШВП, направляющих и муфт приводит к люфту при реверсе оси — backlash. Даже компенсированный в СЧПУ люфт 5–10 мкм влияет на измерение, если щуп подходит к точке с разных направлений.
| Источник геометрической погрешности | Типичная величина | Влияние |
|---|---|---|
| Прямолинейность оси | 3–8 мкм/300 мм | Накапливается с длиной |
| Перпендикулярность осей | 10–20″ | Ошибка диагональных размеров |
| Тепловое смещение шпинделя (Z) | 15–50 мкм | Погрешность по глубине |
| Люфт ШВП (backlash) | 3–15 мкм | Ошибка при реверсе |
Погрешности измерительного щупа
Щуп — прецизионный инструмент, но и он вносит собственную составляющую погрешности.
Pre-travel и его анизотропия
Pre-travel — это расстояние, которое проходит стилус от момента фактического касания детали до момента выдачи сигнала триггером. У кинематических щупов (Renishaw TP20, TP6, Heidenhain TS 440) pre-travel составляет 1–4 мкм в наилучшем направлении, но при подходе под углом или в «тяжёлых» секторах кинематики он вырастает до 10–25 мкм.
Именно поэтому калибровка по опорной сфере компенсирует средний pre-travel, но не устраняет его анизотропию полностью. Чем длиннее стилус — тем больше разброс pre-travel по направлениям.
Повторяемость срабатывания
Паспортная повторяемость щупов класса Renishaw TP20 — ±1 мкм (2σ), OMP40-2 — ±1,5 мкм. Но это значение измерено в лабораторных условиях. На реальном станке с вибрациями и СОЖ повторяемость ухудшается до ±2–4 мкм.
Погрешность стилуса
Радиус рубинового шарика нормируется с допуском ±2–3 мкм. При калибровке система вычисляет эффективный радиус стилуса — и если шарик деформирован или загрязнён, радиусная коррекция работает неверно.
Подробнее о повторяемости и точности щупа →
Температурная составляющая
Температура — один из главных врагов точного измерения на станке. Тепловое расширение материала детали и конструктивных элементов станка суммируется.
Расширение детали
Сталь расширяется со коэффициентом ~11,5 мкм/(м·°C), алюминий — ~23 мкм/(м·°C). Деталь длиной 300 мм из алюминия при разнице температур в 5°C между моментом измерения и конечным состоянием изменит размер на 34 мкм. Это уже значимо для допусков H7/h6.
Температурный дрейф станины
Нагрев от шпинделя, гидравлики, ШВП и окружающей среды приводит к неравномерному тепловому расширению станины. Разные точки стола могут иметь разницу температур 3–8°C, что создаёт геометрические искажения уровня 10–30 мкм.
Важно: ISO 1 устанавливает стандартную температуру измерения — 20°C. Любое отклонение от неё требует температурной поправки, особенно для деталей из цветных металлов.
| Материал | КТР, мкм/(м·°C) | Погрешность при ΔT=5°C, L=300 мм |
|---|---|---|
| Сталь | 11,5 | 17 мкм |
| Алюминий | 23,1 | 35 мкм |
| Чугун | 10,5 | 16 мкм |
| Титан | 8,6 | 13 мкм |
Подробнее о температурной компенсации →
Динамические погрешности измерения
Скорость подхода щупа к детали напрямую влияет на точность срабатывания.
Скорость касания
При высокой скорости подхода (выше 1 000 мм/мин) система не успевает остановить ось мгновенно — возникает «перебег» (overtravel). СЧПУ фиксирует координату в момент сигнала, но физически щуп уже прошёл дальше, а упругий механизм стилуса деформирован. Типичная ошибка при скорости 2 000 мм/мин — 15–40 мкм. При 500 мм/мин — 2–5 мкм.
Рекомендованные скорости измерения:
| Класс точности | Скорость подхода | Ожидаемая погрешность |
|---|---|---|
| Грубый контроль (±0,1 мм) | до 2 000 мм/мин | 20–40 мкм |
| Производственный (±0,05 мм) | 300–1 000 мм/мин | 5–15 мкм |
| Точный (±0,01 мм) | 50–300 мм/мин | 1–5 мкм |
Вибрации станка
Измерение во время работы соседнего оборудования или при незаглушённом шпинделе приводит к ложным срабатываниям или «дрожанию» сигнала. Даже вибрация амплитудой 2–3 мкм на частоте порядка 50 Гц может исказить результат на величину до 10 мкм.
Погрешность калибровки
Калибровка по опорной сфере — ключевая процедура, но и она имеет свои ограничения.
Погрешность эталонной сферы
Опорные сферы изготавливаются с точностью ±0,5–1 мкм по сферичности. Если сфера загрязнена или имеет механические повреждения, значение эффективного радиуса стилуса будет вычислено с ошибкой.
Количество точек и алгоритм
Калибровка по 5 точкам (стандарт большинства циклов Renishaw, Heidenhain, Fanuc) даёт меньшую погрешность определения центра, чем по 4 точкам. Разброс центра сферы при 5 точках составляет ±0,5–1 мкм, при 4 точках — ±1–3 мкм.
Дрейф после калибровки
Калибровка действительна только при тех условиях, при которых она была проведена. Изменение температуры на 2°C или повторная установка щупа в шпиндель смещают результаты. Для ответственных деталей рекомендуется перекалибровка перед каждой серией измерений.
Подробнее об ошибках калибровки →
Погрешности установки детали и оператора
Даже при идеальном станке и щупе неправильная установка детали вносит ошибку.
Наклон детали в приспособлении
Наклон детали на 0,1° приводит к ошибке измерения высоты на 1,75 мкм на каждый миллиметр длины. При детали 200 мм — это 350 мкм. Это грубая, но распространённая ошибка.
Неправильный выбор точки измерения
Измерение по поверхности с заусенцами, следами СОЖ или стружкой даёт ложные результаты. Щуп касается не металла детали, а загрязнения.
Ошибки программирования цикла
Неверно заданный вектор подхода, отсутствие безопасного зазора, неправильный номер корректора — всё это программные источники погрешности, не связанные с физикой измерения.
Правило контроля: после измерения на станке критичные размеры (допуск ≤ 0,03 мм) следует обязательно перепроверять на КИМ или с помощью калибров. On-machine measurement — инструмент управления процессом, а не замена метрологическому контролю.
Как оценить суммарную погрешность вашей системы
Практический способ — измерить эталонную деталь или калибр с известными размерами на вашем станке в реальных производственных условиях. Это даёт экспериментальную оценку суммарной погрешности системы «станок + щуп + условия».
Для систематического контроля используется процедура measurement audit: периодическое измерение эталона с записью результатов. Тренд отклонений покажет нарастающую геометрическую погрешность или дрейф температуры.
Подробнее об аудите точности измерений →
Быстрая памятка: как контролировать погрешность измерения на станке
- Прогрейте станок → минимум 20–30 минут работы перед ответственными измерениями; устраняет тепловой дрейф шпинделя
- Откалибруйте щуп перед серией → не полагайтесь на калибровку «со вчера»; температура и переустановка меняют результат
- Контролируйте скорость измерения → для допусков ≤ 0,05 мм — не быстрее 500 мм/мин
- Учитывайте КТР детали → при работе с алюминием и разнице температур >3°C вводите температурную поправку
- Проверяйте стилус на загрязнения → СОЖ и стружка на шарике дают систематическую ошибку
- Периодически измеряйте эталон → measurement audit раз в смену для выявления дрейфа геометрии станка
- Перепроверяйте критичные размеры → допуски ≤ 0,03 мм требуют подтверждения на КИМ или калибрами
Подобрать измерительную систему под ваш станок →
Связанные статьи
Похожие статьи

30 июня 2026 г.

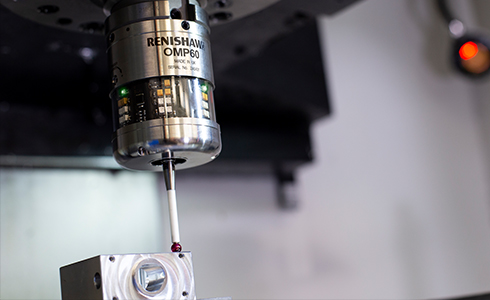

Измерение детали в цикле обработки: контроль на лету
