Поверка измерительных систем на ЧПУ: нужна ли

На производстве появился вопрос от метрологической службы или аудитора: «Где свидетельство о поверке на измерительный щуп станка?» Технолог теряется: щуп откалиброван по эталонной сфере, циклы работают, детали в допуске — зачем ещё какая-то поверка?

В этой статье разберём, чем юридически отличается поверка от калибровки, когда она обязательна для измерительных систем ЧПУ, а когда достаточно внутренних процедур — и как выстроить систему подтверждения точности, которая закроет вопросы и контролёров, и технологов.

---

Поверка и калибровка: в чём разница

Оба термина описывают проверку точности средства измерений, но имеют разный правовой статус.

Поверка — государственная процедура

Поверка средств измерений выполняется в целях подтверждения их соответствия установленным метрологическим требованиям. Это процедура, регулируемая Федеральным законом № 102-ФЗ «Об обеспечении единства измерений». Поверку средств измерений осуществляют аккредитованные в соответствии с законодательством Российской Федерации юридические лица и индивидуальные предприниматели. Результат — свидетельство о поверке или запись в реестре ФГИС «Аршин».

Калибровка — добровольная техническая процедура

Калибровка устанавливает соотношение между показаниями средства измерений и значениями, воспроизводимыми эталоном, но не имеет обязательного государственного статуса. Её проводят силами собственной метрологической службы предприятия или сторонней лабораторией. Для щупа ЧПУ это — ежедневная или еженедельная калибровка по эталонной сфере (референс-сфере) с записью результатов в журнал.

Ключевое правило: поверка ≠ калибровка. Калибровка подтверждает точность «здесь и сейчас» для внутренних нужд производства. Поверка — юридически значимое подтверждение для сферы государственного регулирования.

Что попадает под государственный контроль

Средства измерений, предназначенные для применения в сфере государственного регулирования обеспечения единства измерений, до ввода в эксплуатацию подлежат первичной поверке, а в процессе эксплуатации, в том числе после ремонта, — периодической поверке.

Сфера государственного регулирования — это здравоохранение, торговля, экологический контроль, безопасность труда, государственные испытания. Стандартное механообрабатывающее производство, выпускающее детали для коммерческих заказчиков, в эту сферу не попадает автоматически.

---

Когда поверка щупа ЧПУ обязательна

Вопрос не абстрактный: обязательность определяется назначением измерений и требованиями контракта или отраслевого регулятора.

Случаи, когда поверка требуется:

• Производство изделий для государственного оборонного заказа (ГОЗ) — ГОСТ РВ и требования заказчика прямо обязывают применять поверенные средства измерений.
• Производство медицинских изделий — контроль размеров критических компонентов подпадает под сферу регулирования Росздравнадзора.
• Метрологическое обеспечение по ГОСТ ISO 9001 в сочетании с требованиями IATF 16949 (автопром) — аудиторы первой стороны требуют либо поверку, либо калибровку с прослеживаемостью к государственному эталону.
• Испытательные лаборатории, аккредитованные по ГОСТ ISO/IEC 17025, — все средства измерений в прослеживаемой цепочке должны быть поверены или калиброваны с подтверждёнными неопределённостями.
• Арбитражные споры о качестве продукции — поверку средств измерений проводят для установления их пригодности к применению, и именно свидетельство о поверке является юридически значимым документом в суде.

Случаи, когда достаточно калибровки:

• Серийное коммерческое производство без специальных отраслевых требований.
• Внутренний технологический контроль (привязка инструмента, измерение детали в цикле) для собственных нужд предприятия.
• НИОКР и опытное производство, где нет обязательной сдачи с метрологическим сопровождением.

Важно: даже если поверка формально не обязательна, отсутствие любой документированной системы подтверждения точности щупа — это риск при аудите по ISO 9001. Минимум — журнал калибровок с датами, результатами и подписью ответственного.

---

Что реально поверяют в составе измерительной системы ЧПУ

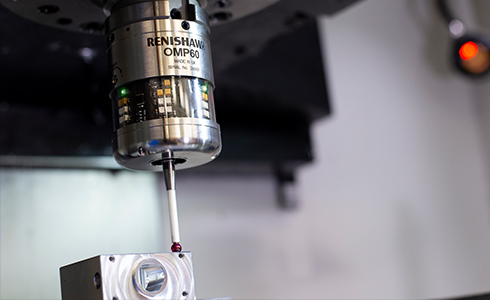

Измерительная система станка — это не один прибор, а цепочка: щуп (датчик касания) → интерфейс передачи сигнала (радио, оптика, кабель) → стойка ЧПУ → программный цикл измерения. Метрологически значимые характеристики распределены по всей цепи.

При сложных поверках средств измерений, подлежащих ведомственной поверке, когда поверка может быть выполнена только в ограниченном объёме, допускается выполнять поверку последовательно ведомственной и государственной службой. Это означает, что крупные предприятия с собственными метрологическими службами могут частично проводить поверку своими силами.

На практике большинство производителей щупов (Renishaw, Heidenhain, Blum) не включают свои датчики в реестр средств измерений РФ как отдельные СИ с утверждённым типом. Щуп — это технологическое вспомогательное устройство, и его метрологическое подтверждение строится через калибровку с прослеживаемостью, а не через государственную поверку.

---

Как выстроить систему подтверждения точности без поверки

Для большинства механообрабатывающих предприятий оптимальная схема — документированная калибровка с прослеживаемостью к государственному эталону длины.

Шаг 1: Определите статус измерений

Разделите все измерения на предприятии на две категории: попадающие в сферу государственного регулирования (штангенциркули для сдаточного контроля, микрометры ОТК) и технологические (щупы привязки инструмента, датчики on-machine). Первые поверяются, вторые — калибруются.

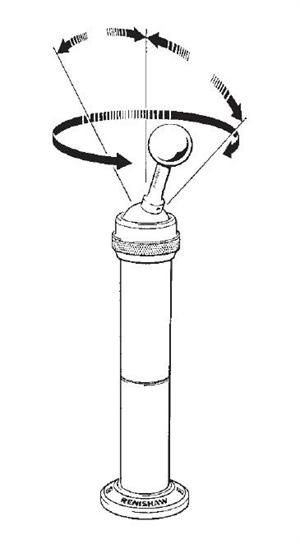

Шаг 2: Выберите эталоны для калибровки щупов

Используйте аттестованные эталонные кольца или сферы с действующим свидетельством о поверке. Это обеспечивает прослеживаемость к государственному эталону длины через эталон второго разряда. Для каждого типа устройств утверждена своя периодичность поверки — межповерочный интервал; он определяется в соответствии с нормативными требованиями РМГ 74-2004. Аналогичный принцип применяйте при установлении периодичности калибровки щупов: типовой интервал — 1 раз в квартал плюс внеплановая калибровка после замены стилуса или удара.

Шаг 3: Ведите документацию

Журнал калибровок должен содержать: дату, идентификатор щупа и стилуса, использованный эталон (номер свидетельства о поверке эталона), результат (радиус стилуса, отклонение от номинала, 2σ повторяемости), имя и подпись оператора. При значении 2σ > 1 мкм для прецизионных операций — щуп требует технического обслуживания.

Шаг 4: Проведите верификацию цикла измерения

Раз в полгода измерьте эталонную деталь (аттестованный ступенчатый калибр или плоскопараллельные концевые меры) автоматическим циклом. Результат сравните с паспортными значениями. Отклонение > 3 мкм для щупов класса Renishaw OMP400 — повод пересмотреть компенсацию pre-travel и радиус-коррекцию.

Совет: если предприятие сертифицировано по IATF 16949, система анализа измерительных систем (MSA) обязывает вас документировать воспроизводимость и повторяемость (GR&R) для каждого средства измерений в производственном процессе. Щуп станка ЧПУ — не исключение.

---

Быстрая памятка: нужна ли поверка вашему щупу

1. Определите сферу применения → ГОЗ, медизделия, аккредитованная лаборатория? Поверка обязательна. Коммерческая механообработка? Достаточно калибровки.
2. Проверьте контракт с заказчиком → требования к метрологическому обеспечению прописаны в СТП или приложении к договору? Выполняйте их буквально.
3. Установите эталон для калибровки → эталонная сфера или кольцо с действующим свидетельством о поверке. Без этого прослеживаемость не обеспечена.
4. Задайте межкалибровочный интервал → минимум раз в квартал, плюс внеплановая калибровка после замены стилуса, удара или аварийной остановки.
5. Ведите журнал → дата, эталон, результат, подпись. Это основа для любого аудита — ISO 9001, IATF или внутреннего.
6. Верифицируйте цикл измерения → эталонная деталь раз в полгода. Закрывает риск алгоритмической погрешности макроса.
