Renishaw OMP, RMP, OLP: чем отличаются модели щупов

Вы выбираете измерительный щуп Renishaw и видите в каталоге три семейства: OMP, RMP и OLP. Аббревиатуры похожи, корпуса одинакового размера — но это принципиально разные продукты, каждый под свою задачу и тип станка.

В этой статье разберём, что скрывается за каждым префиксом, чем отличается принцип передачи сигнала, какие модели актуальны и как выбрать нужный щуп под конкретный станок.

Логика именования: что означают буквы

Прежде чем сравнивать конкретные модели, важно понять систему обозначений Renishaw. Она строится по принципу: тип передачи + назначение + размер корпуса.

Первая буква — тип передачи сигнала:

O — Optical (оптический, инфракрасный)
R — Radio (радиоканал, FHSS)

Вторая буква — назначение:

M — Machine probe (щуп для обрабатывающего центра, устанавливается в шпиндель)
L — Lathe probe (щуп для токарного станка, монтируется стационарно)

Третья буква — всегда P (Probe).

Цифры в конце — типоразмер корпуса: 40 означает диаметр 40 мм, 60 — диаметр 63 мм, 400/600 — серия с технологией RENGAGE™ повышенной точности.

Таким образом: OMP = оптический шпиндельный щуп, RMP = радиошпиндельный щуп, OLP = оптический токарный щуп.

OMP: оптический щуп для обрабатывающего центра

Семейство OMP использует модулированную оптическую (инфракрасную) передачу сигнала. Щуп монтируется в шпиндель фрезерного или многофункционального станка и работает в паре с оптическим приёмником-интерфейсом.

Оптическая передача оптимизирована для работы в зонах с посторонними источниками света — она отвергает внешние световые помехи и обеспечивает надёжную связь на расстоянии до шести метров.

Актуальные модели OMP:

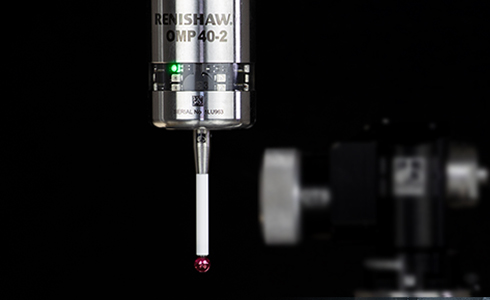

OMP40-2 — ультракомпактный 3D-щуп с оптической передачей сигнала, предназначенный для наладки деталей на малых и средних обрабатывающих центрах, а также на быстроходных станках с малыми конусами шпинделя HSK. OMP60 — компактный щуп диаметром 63 мм, подходящий для всех размеров обрабатывающих центров и небольших многофункциональных станков. OMP400 — ультракомпактная модель диаметром 40 мм с технологией RENGAGE™, идеальная для малых и средних обрабатывающих центров; OMP600 диаметром 63 мм подходит для станков любого размера. Дальность оптической передачи — до 5 м у OMP400 и до 6 м у OMP600, повторяемость — 0,25 мкм (2σ).

Ключевое правило: OMP400 и OMP600 — это высокоточные модели с технологией RENGAGE™. Их повторяемость в 4 раза выше, чем у стандартных OMP40-2 и OMP60. Выбирайте 400/600-серию, если работаете с допусками менее 10 мкм или измеряете сложные 3D-поверхности.

Совместимые приёмники для OMP:

OMP40-2 совместим с интерфейсами OMI-2, OMI-2C, OMI-2T, OSI с OMM-2. OMP60, OMP400 и OMP600 используют тот же парк оптических приёмников — это упрощает модернизацию существующих систем.

Модель	Диаметр	Серия	Повторяемость	Дальность
OMP40-2	40 мм	Стандартная	1,00 мкм 2σ	до 4 м
OMP60	63 мм	Стандартная	1,00 мкм 2σ	до 6 м
OMP400	40 мм	RENGAGE™	0,25 мкм 2σ	до 5 м
OMP600	63 мм	RENGAGE™	0,25 мкм 2σ	до 6 м

Подобрать оптический щуп OMP под ваш станок →

RMP: радиощуп для обрабатывающего центра

RMP — прямой аналог OMP по назначению (шпиндельный щуп для фрезерных и многофункциональных станков), но с принципиально иным способом передачи сигнала: радиоканалом.

В средах с высокой плотностью радиочастотного трафика щупы RMP используют запатентованную технологию FHSS (Frequency-Hopping Spread Spectrum), позволяющую переключаться между каналами и избегать помех и мёртвых зон.

Это принципиальное преимущество там, где оптический сигнал блокируется: длинные порталы, закрытые зоны обработки, крупногабаритные детали, перекрывающие прямую видимость между щупом и приёмником.

RMP40 — оптимальный выбор для многофункциональных (mill-turn) приложений, где прямая видимость между щупом и интерфейсом не всегда сохраняется. RMP60 отличается компактным исполнением с радиопередачей и подходит для станков всех размеров, включая обрабатывающие и токарно-фрезерные центры. Ультракомпактный RMP400 имеет диаметр 40 мм, компактный RMP600 — 63 мм. Оба обеспечивают исключительно надёжное измерение на крупных станках и установках. Технология RENGAGE™ в сочетании с радиопередачей даёт повторяемость 0,25 мкм 2σ при дальности до 15 м.

Ключевое правило: Дальность RMP (до 15 м) кратно превышает дальность OMP (до 6 м). Если станок крупный — гантрийный, портальный или с закрытой зоной обработки — RMP надёжнее.

Модель	Передача	Дальность	Повторяемость	Применение
RMP40	FHSS радио	до 15 м	1,00 мкм 2σ	Mill-turn, средние станки
RMP60	FHSS радио	до 15 м	1,00 мкм 2σ	Все размеры станков
RMP400	FHSS радио	до 15 м	0,25 мкм 2σ	Малые и средние, RENGAGE™
RMP600	FHSS радио	до 15 м	0,25 мкм 2σ	Средние и крупные, RENGAGE™

Смотреть радиощупы RMP в каталоге →

OLP: оптический щуп для токарного станка

OLP — совершенно другой класс продукта. Это не шпиндельный щуп, а стационарный датчик для токарных станков и шлифовальных машин.

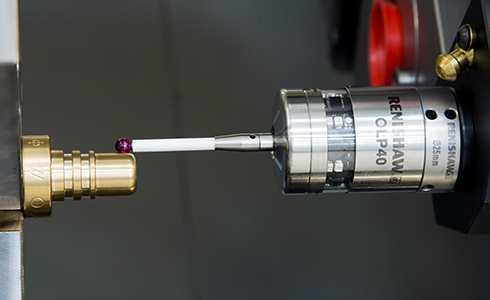

OLP40 — ультракомпактный 3D-щуп с оптической передачей сигнала, специально разработанный для наладки деталей и контроля заготовок на токарных станках и шлифовальных машинах.

Принципиальное конструктивное отличие OLP от OMP: он монтируется неподвижно на станину или револьверную головку токарного станка. Деталь на шпинделе вращается и подводится к стилусу щупа — а не наоборот. Это требует иной геометрии корпуса и другой схемы защиты от воздействия среды.

Исключительная устойчивость к световым помехам обеспечивается модулированной оптической передачей (OLP40). Конструкция усилена для работы в жёстких условиях металлообработки. Совместимость со всеми оптическими приёмниками Renishaw позволяет легко модернизировать существующие установки.

Радиоаналог OLP — щуп RLP40, использующий FHSS-передачу. Он применяется на крупных токарных станках, где расстояние до приёмника превышает зону уверенного приёма ИК-сигнала.

Ключевое правило: Если ваш станок — токарный или шлифовальный ЧПУ, вам нужен OLP (или RLP), а не OMP/RMP. Шпиндельные щупы OMP/RMP физически не предназначены для стационарной установки на токарный патрон.

Сравнительная таблица: OMP vs RMP vs OLP

Параметр	OMP	RMP	OLP
Тип передачи	Оптика (ИК)	Радио (FHSS)	Оптика (ИК)
Установка	В шпиндель	В шпиндель	Стационарно на станине
Тип станка	Фрезерный, обрабатывающий центр	Фрезерный, портальный, mill-turn	Токарный, шлифовальный
Дальность	до 6 м	до 15 м	до 6 м
Стандартная повторяемость	1,00 мкм 2σ	1,00 мкм 2σ	1,00 мкм 2σ
Высокоточная серия	OMP400, OMP600	RMP400, RMP600	—
Нужна прямая видимость	Да	Нет	Да

Как выбирать: OMP или RMP — оптика или радио?

Выбор между оптической и радиопередачей — не вопрос качества, а вопрос условий эксплуатации.

Выбирайте OMP (оптика), если:

Станок малый или средний — зона обработки не превышает 3–5 м
Прямая видимость между щупом и приёмником обеспечена при любом положении шпинделя
Бюджет ограничен: оптические системы дешевле радиосистем
На производстве нет плотного радиочастотного трафика (Wi-Fi, Bluetooth, другие радиощупы)

Выбирайте RMP (радио), если:

Крупный или портальный станок с рабочей зоной более 5 м
Mill-turn или токарно-фрезерный центр, где шпиндель перемещается в зоны без прямой видимости
В цехе несколько станков с оптическими системами — риск взаимных помех
Требуется максимальная дальность без ограничений по ориентации щупа

Стандартные щупы Renishaw используют кинематическую конструкцию, проверенную на протяжении пяти десятилетий, обеспечивая повторяемость измерений 1,00 мкм 2σ. Для задач с допусками 5 мкм и крупнее этого достаточно — и платить за RENGAGE™ нет смысла.

Подобрать щуп под тип станка и задачу →

Быстрая памятка: как выбрать между OMP, RMP и OLP

Определите тип станка → фрезерный/обрабатывающий центр = OMP или RMP; токарный/шлифовальный = OLP или RLP
Оцените размер рабочей зоны → до 5 м и прямая видимость = OMP; более 5 м или нет прямой видимости = RMP
Выберите типоразмер корпуса → малые станки с HSK/BT30 = 40-я серия; средние и крупные = 60-я серия
Решите вопрос точности → стандартные задачи (допуски ≥10 мкм) = OMP40-2 / OMP60; высокоточное измерение 3D-геометрии = OMP400 / OMP600 с RENGAGE™
Проверьте совместимость приёмника → оптические щупы работают с OMI-2/OMI-2C/OMM-2; радиощупы — с RMI
