Расшифровка артикулов Renishaw: как читать маркировку

Расшифровка артикулов Renishaw: как читать маркировку

•
артикул renishaw расшифровкамаркировка renishawстилус renishawщуп renishawподбор стилуса

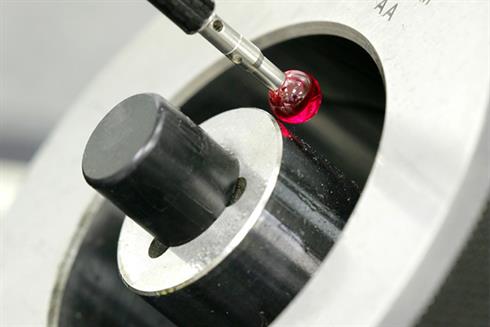

Вы держите в руках счёт или спецификацию с артикулом вроде A-5003-7550 или M2-SS-3-20-EWL14 — и не понимаете, что именно заказываете. Ошибка при заказе стилуса обходится дорого: неподходящая длина, не тот диаметр шарика или неверный резьбовой стандарт означают простой станка и повторную отгрузку.

В этой статье разберём две системы обозначений Renishaw: буквенно-цифровые артикулы на компоненты (щупы, приёмники, интерфейсы) и «читаемую» номенклатуру стилусов, которая прямо в названии кодирует все ключевые параметры.

Две логики в одной компании

Renishaw использует параллельно две схемы маркировки, и их важно не путать.

Артикулы компонентов (A-XXXX-XXXX / M-XXXX-XXXX / R-XXXX-XXXX)

Это классические каталожные номера деталей — непрозрачные для «чтения», они идентифицируют конкретный SKU в базе данных. Структура:

ПрефиксЗначение
A-Assembly — готовый узел или комплект
M-Mechanical part — механическая деталь
R-Repair / replacement — запасная часть для ремонта
P-Packaging / consumable — расходник, упаковка
H-Document — техническая документация

Пример: A-5000-3709 — это готовый керамический стилус PS3-1C длиной 50 мм с шариком Ø6 мм. Расшифровать такой номер без каталога невозможно: он не несёт «зашитых» параметров.

Ключевое правило: артикулы вида A-/M-/R- всегда сверяйте с официальным каталогом Renishaw H-1000-3200 или с базой ЩУПЫ.РУ — в самом номере параметры не закодированы.

Читаемые обозначения стилусов

Для стилусов Renishaw разработала отдельную номенклатуру, где каждый блок названия несёт смысловую нагрузку. Именно её мы разберём подробно ниже.

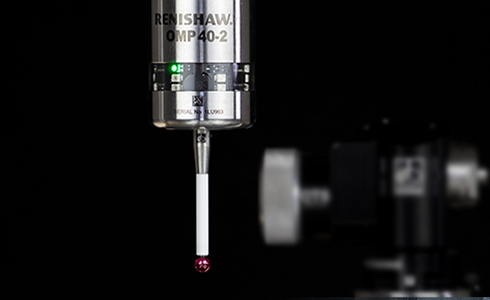

Как устроена читаемая маркировка стилуса

Renishaw использует единый протокол именования для удобной идентификации стилусов по названию и номеру детали. Общая структура для прямого стилуса с шариком выглядит так:

[Резьба] - [Материал шарика] - [Ø шарика, мм] - [Длина, мм] - [EWL, мм] - [Материал штока]

Пример: M2-SS-3-20-EWL14-SS

Разберём каждую позицию.

Позиция 1 — резьба (Thread)

Определяет, к какому держателю или голове подходит стилус.

ОбозначениеРезьбаТипичное применение
M2M2 × 0,4 ммКИМ, лёгкие головы Renishaw
M3M3 × 0,5 ммСтандартные машинные щупы
M4M4 × 0,7 ммТяжёлые применения, удлинители
M5M5 × 0,8 ммКрупные головы, специальные держатели

Позиция 2 — материал измерительного элемента

КодМатериал
RUРубин (Ruby)
SSНержавеющая сталь (Stainless Steel)
SIНитрид кремния (Silicon Nitride)
ZIДиоксид циркония
GRГранит

Рубин — крайне твёрдый материал, что минимизирует износ стилуса. Он также имеет низкую плотность, что сводит к минимуму массу наконечника и предотвращает ложные срабатывания из-за вибрации станка.

Позиция 3 — диаметр шарика (мм)

Число обозначает диаметр измерительного шарика в миллиметрах. Например, 3 = Ø3 мм, 1.5 = Ø1,5 мм. Каждый стилус имеет эффективную рабочую длину (EWL) — глубину проникновения шарика до того, как шток упрётся в деталь. Размер шарика и EWL выбираются исходя из размеров контролируемого элемента.

Позиция 4 — общая длина (мм)

Полная длина стилуса от торца резьбы до центра шарика.

Позиция 5 — EWL

EWL (Effective Working Length) — это глубина проникновения, достижимая шариком до того, как шток упрётся в измеряемый элемент. Обозначается как EWL14, EWL20 и т.д.

Важно: при выборе стилуса для глубокого отверстия или паза EWL — первичный параметр. Общая длина может быть достаточной, но EWL окажется меньше глубины элемента.

Позиция 6 — материал штока

КодМатериалКогда применять
SSНержавеющая стальУниверсальное применение
TCТвёрдый сплав (Tungsten Carbide)Короткие, жёсткие стилусы
CRКерамика (Ceramic)Длина > 30 мм, лёгкий вес
GFУглеволокно Renishaw GFДлина > 50 мм, сканирование

Для шариков диаметром более 3 мм и длин свыше 30 мм керамические штоки обеспечивают жёсткость, сравнимую со сталью, но значительно легче карбида вольфрама. Кроме того, керамика обеспечивает дополнительную защиту щупа: шток разрушится при столкновении, защитив механизм. Материал Renishaw GF оптимален для максимальной жёсткости при минимальной массе для стилусов длиннее 50 мм. Это лучший материал штока для высокоточных щупов на основе тензодатчиков — благодаря отличному демпфированию вибраций и пренебрежимо малым коэффициентом теплового расширения.

Специальные типы стилусов: расшифровка приставок

Для нестандартных форм Renishaw добавляет в обозначение типовые суффиксы или префиксы.

Звёздчатые стилусы (Star)

Обозначение включает указание на форму «star», диаметр шарика M2 и количество шариков — 5 штук. Общая длина составляет 19,5 мм (от центра шарика до опорной плоскости при сборке со щупом), а размах кластера — 32 мм. Эти кластеры стилусов обеспечивают многоточечное измерение сложных элементов и отверстий. Четыре или пять рубиновых шариков жёстко закреплены на стальном центре. Предлагается три стандартных размера; кроме того, можно собрать пользовательские звёздчатые стилусы из 5-позиционного центра и любых стилусов из штатного ассортимента Renishaw.

Дисковые стилусы (Disc)

Обозначение описывает дисковый стилус с резьбой M2, сферическим диаметром диска 18 мм, изготовленный из серебристой стали, толщиной диска 2,2 мм и длиной 2,6 мм.

Цилиндрические стилусы (Cylinder)

Протокол описывает цилиндрический стилус с резьбой M2 и диаметром измерительного элемента 3 мм из нержавеющей стали. Цилиндрические стилусы используются для измерения пазов, канавок и поверхностей, где шаровой наконечник не обеспечивает корректный контакт.

Наличие роликов/шариков (BR)

Аббревиатура BR означает «balls/rollers» (шарики/ролики) и сопровождается обозначением «Y» (да) или «N» (нет).

Удлинители и адаптеры: своя логика

Пример обозначения описывает удлинитель с резьбой M4, длиной 15 мм и диаметром 7 мм. Удлинитель изготовлен из нержавеющей стали.

Стандартная структура для удлинителей:

[Резьба вход] - [Резьба выход] - [Длина, мм] - [Ø, мм] - [Материал]

Правило подбора удлинителя: суммарный прогиб системы «стилус + удлинитель» не должен превышать 1 мкм на миллиметр длины. Чем длиннее комбинация — тем жёстче должен быть материал штока (TC или GF).

Почему важно не путать стилус и аналог

Оригинальные шарики Renishaw производятся по высочайшим стандартам и приклеиваются к штокам таким образом, чтобы гарантировать максимальную целостность соединения. Качество измерений легко деградирует при использовании стилуса с низкой сферичностью шарика, плохой посадкой, неточной резьбой или конструкцией, допускающей избыточный изгиб при измерении.

При заказе аналогов или совместимых стилусов убедитесь, что артикул содержит те же параметры: резьба, диаметр шарика, общая длина, EWL и материал штока — все позиции должны совпадать с оригиналом.

Быстрая памятка: как читать артикул Renishaw

  1. Определите тип артикула → если начинается на A-/M-/R- — ищите по каталогу H-1000-3200; если это «читаемое» имя — разбирайте по позициям
  2. Позиция 1 — резьба → M2/M3/M4/M5, определяет совместимость с держателем
  3. Позиция 2 — материал наконечника → RU (рубин), SS (сталь), SI (нитрид кремния), CR (керамика)
  4. Позиция 3 — диаметр шарика (мм) → чем меньше элемент, тем меньше шарик
  5. Позиция 4 — общая длина (мм) → от торца резьбы до центра шарика
  6. Позиция 5 — EWL → реальная рабочая глубина; не путайте с общей длиной
  7. Позиция 6 — материал штока → SS → TC → CR → GF по мере роста длины и требований к жёсткости
  8. Специальные формы → Star, Disc, Cylinder, BR — читайте как дополнительный блок перед основными параметрами

Подобрать стилус Renishaw под вашу задачу →
