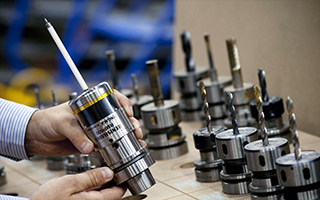

Что прислать поставщику для точного подбора щупа

Покупатель отправляет заявку поставщику: «нужен щуп для фрезерного станка». В ответ — три уточняющих письма, неделя переписки и, в лучшем случае, правильная позиция. В худшем — щуп приходит несовместимый с хвостовиком шпинделя или системой ЧПУ.

Ниже — конкретный перечень данных, которые нужно подготовить заранее. Одно грамотное письмо заменяет пять диалогов и гарантирует точное попадание в артикул.

Блок 1: данные о станке

Это фундамент подбора. Без этих параметров поставщик работает вслепую.

Производитель и модель станка

Укажите точное коммерческое название: не «вертикальный обрабатывающий центр», а, например, Mazak VTC-300C или Doosan DNM 5700. Модель определяет диапазон допустимых интерфейсов, габариты рабочей зоны и тип магазина инструмента.

Тип хвостовика шпинделя

Это критический параметр. Щуп устанавливается в шпиндель через оправку — и если конус не совпадает, монтаж невозможен физически. Укажите:

Тип конуса	Типовое обозначение
ISO (SK)	SK30, SK40, SK50
HSK	HSK-A32, HSK-A40, HSK-A63, HSK-A100
BBT (двухсторонний зажим)	BBT30, BBT40, BBT50
KM (Kennametal)	KM40, KM50, KM63
Capto	C4, C5, C6, C8
Revolьверная головка (для токарных)	VDI 30, VDI 40, BMT 45, BMT 65

Если не знаете тип — сфотографируйте конус шпинделя и пришлите фото. Опытный технический менеджер определит его визуально.

Система ЧПУ

Укажите производителя и версию: Fanuc 0i-MF, Fanuc 31i, Heidenhain iTNC 530, Siemens 840D sl, Mitsubishi M80 и т. д. Система ЧПУ определяет, какие измерительные циклы поддерживаются, а значит — какой интерфейс щупа подойдёт (проводной, оптический, радио).

Важно: версия прошивки ЧПУ влияет на поддержку конкретных протоколов. Если есть возможность — укажите и её. Она видна в меню системы ЧПУ в разделе «О системе» или на заставке при включении.

Блок 2: тип и назначение щупа

Щупы делятся на два принципиально разных класса: для измерения детали (шпиндельные) и для измерения инструмента (настольные). Поставщику нужно знать, какой именно вам нужен.

Задача щупа

Привязка нуля детали и контроль базирования заготовки
Измерение детали в процессе или после обработки (on-machine measurement)
Измерение длины и диаметра инструмента
Контроль поломки инструмента

Один щуп одновременно не закрывает все задачи. Щуп для детали устанавливается в шпиндель и хранится в магазине инструмента. Щуп для инструмента монтируется стационарно на столе станка или в рабочей зоне.

Тип передачи сигнала

Тип	Когда подходит
Проводной (кабельный)	Старые станки без радиоинтерфейса, простые задачи
Оптический (инфракрасный)	Большинство современных обрабатывающих центров
Радио (2,4 ГГц)	Крупные станки, много металла между щупом и приёмником

Если на станке уже стоит приёмник сигнала (OMI, OMR, RMI и т. п.) — сообщите его артикул. Новый щуп должен быть совместим именно с этим приёмником.

Блок 3: геометрия доступа к детали

Этот блок определяет, какой стилус (щуп-наконечник) нужен и нужны ли удлинители.

Глубина и геометрия измеряемых элементов

Сообщите поставщику:

Максимальную глубину отверстий или карманов, которые нужно измерять (мм)
Минимальный диаметр отверстия (мм)
Есть ли зоны с ограниченным боковым доступом (пазы, глубокие колодцы)

Именно от этих данных зависит выбор длины и диаметра стилуса. Стилус с шариком ∅2 мм и длиной 50 мм — принципиально другое изделие, чем ∅6 мм и 20 мм. Неправильный выбор приведёт к физическому столкновению с деталью или невозможности попасть в зону измерения.

Ключевое правило: длину стилуса выбирают по наиболее труднодоступному элементу детали с запасом 5–10 мм. Чем длиннее стилус, тем выше погрешность из-за прогиба — не берите «с запасом» без необходимости.

Материал и шероховатость поверхностей

Для полированных, зеркальных или очень мягких поверхностей (алюминий, медь, пластик) критичен диаметр рубинового шарика — маленький шарик оставляет вмятину на мягком металле. Укажите основной обрабатываемый материал.

Блок 4: условия эксплуатации

Использование СОЖ

Укажите тип подачи охлаждающей жидкости: внешнее орошение, подача через шпиндель (TSC), масляный туман. Щупы различаются по степени защиты: IP67 и IP68 — разные вещи. При подаче СОЖ через шпиндель под давлением нужен щуп с подтверждённой защитой от струи, а не просто от брызг.

Температурный режим

Для горячих цехов или обработки с интенсивным нагревом детали укажите диапазон рабочей температуры. Ряд щупов имеет встроенный датчик температуры для компенсации термического расширения.

Частота использования

Если щуп работает в режиме автоматической линии с циклами каждые 2–3 минуты — это нагрузка принципиально иного класса, чем единичное использование при наладке. Производительные системы (Renishaw OMP40-2, RMP40, Heidenhain TS 460) рассчитаны на интенсивный автоматический режим, бюджетные аналоги — нет.

Блок 5: действующее оборудование

Если на станке уже стоит измерительная система (пусть и нерабочая или устаревшая), пришлите:

Артикул или модель текущего щупа — поставщик сразу поймёт интерфейс, тип крепления и совместимые стилусы
Артикул приёмника/интерфейсного модуля — не меняйте приёмник без необходимости, это отдельный и дорогой компонент
Фотографию щупа и посадочного места — особенно важно для токарных станков с нестандартной револьверной головкой
Артикул стилуса — если нужна только замена наконечника, а не всего щупа

Частая ошибка: покупатель меняет щуп, не проверив совместимость с существующим приёмником. В результате — два несовместимых устройства и дополнительные расходы на приёмник или адаптер.
