Как выбрать измерительный щуп Renishaw для станка с ЧПУ
Измерительный щуп на станке с ЧПУ — это не опция, а инструмент, который устраняет человеческий фактор из наладки. Оператор, который вручную замеряет деталь и вводит значения в стойку, вносит ошибку в каждый цикл. Щуп делает это один раз, точно, автоматически — и повторяет с повторяемостью до 1 мкм.
Но в линейке Renishaw больше двадцати моделей датчиков только для шпинделя. Выбор не очевидный. Эта статья — практический гид: разбираем шесть ключевых моделей, присваиваем каждой роль и объясняем, что за ней стоит.
Быстрый обзор линейки
Прежде чем погружаться в детали, вот карта: какие датчики для каких задач.
| Модель | Задача | Передача сигнала | Типичный станок |
|---|---|---|---|
| OMP40-2 | Привязка заготовки, шпиндель | ИК | Малый/средний ОЦ |
| OMP60 | Привязка заготовки, шпиндель | ИК | Средний/большой ОЦ |
| RMP60 QE | Привязка заготовки, шпиндель | Радио | Большой ОЦ, закрытый корпус |
| OMP400 | Шпиндель, высокая точность | ИК | Прецизионный ОЦ |
| TS27R | Привязка и контроль инструмента | Проводной | Любой фрезерный ОЦ |
| LP2 / HPPA | Привязка заготовки, токарный | ИК / проводной | Токарный с ЧПУ |
OMP40-2 — рабочая лошадка для малых и средних ОЦ
Для чего: привязка заготовки и измерение деталей непосредственно в шпинделе фрезерного обрабатывающего центра.
Как работает: датчик зажимается в шпиндель как обычный инструмент (хвостовик BT30, BT40, HSK-A50 — в зависимости от держателя). При касании стилусом поверхности детали датчик передаёт сигнал через инфракрасный канал на приёмник OMI-2T, закреплённый в рабочей зоне.
Технические характеристики:
- Повторяемость: 1 мкм (2σ)
- Максимальная скорость шпинделя при измерении: 1000 об/мин
- Дальность ИК-передачи: до 5 м
- Угол передачи: ±45° от оси
- Рабочая температура: 5–60 °C
- Защита: IP68
Когда выбирать OMP40-2:
- Станок компактный, рабочая зона не заглублена
- Нужна привязка по X/Y/Z и простые измерения
- Бюджет ограничен — это одна из самых доступных моделей в шпиндельной линейке
Когда OMP40-2 не подойдёт:
- Закрытый корпус станка блокирует ИК-сигнал (масло, стружка, перегородки)
- Нужна высокая точность прецизионных деталей → смотрите OMP400
- Станок пятиосевой с сильными помехами → RMP60 QE
Посмотреть OMP40-2 в каталоге →

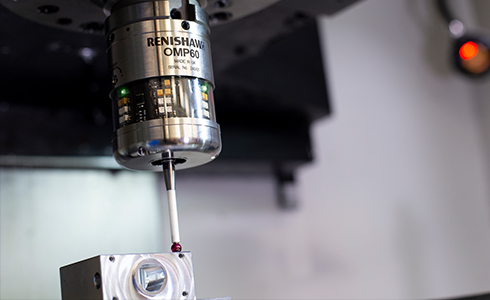

OMP60 — когда нужна обратная совместимость и большая зона
Для чего: та же задача, что у OMP40-2, но для более крупных станков с широкой рабочей зоной или там, где уже стоит приёмник OMR/OMM старого поколения.
Ключевое отличие от OMP40-2: OMP60 обратно совместим с приёмниками предыдущих поколений (OMM, OMR). Если на вашем станке уже стоит приёмник, но вышел из строя сам датчик — OMP60 встанет без замены приёмника.
Технические характеристики:
- Повторяемость: 1 мкм (2σ)
- Дальность ИК-передачи: до 6 м
- Угол передачи: ±90° по горизонтали, ±35° по вертикали
- Защита: IP68
Когда выбирать OMP60:
- Крупный горизонтальный ОЦ или многошпиндельный станок
- Нужна совместимость с существующим приёмником OMM или OMR
- Рабочая зона большая, приёмник размещён далеко от шпинделя
Практический совет: Если сомневаетесь между OMP40-2 и OMP60 — начните с OMP40-2 для среднего ОЦ или берите OMP60, если нужна обратная совместимость с приёмником. Мы проверим по серийному номеру вашего станка.
RMP60 QE — когда ИК не работает
Для чего: привязка заготовки и измерение в шпинделе, как OMP60, но через радиоканал вместо инфракрасного.
Главная проблема ИК-датчиков: сигнал блокируется СОЖ, стружкой, металлическими перегородками и закрытыми дверями. На высокоскоростных пятиосевых станках с закрытым корпусом ИК-датчики часто теряют связь в самый неподходящий момент. RMP60 QE решает эту проблему: радиосигнал огибает препятствия.
Технические характеристики:
- Повторяемость: 1 мкм (2σ)
- Передача: радио 2,4 ГГц (FHSS — частотная перестройка)
- Дальность: до 15 м в условиях прямой видимости
- Интерфейс: RMI-Q (один приёмник поддерживает до 4 датчиков)
- Защита: IP68
Когда выбирать RMP60 QE:
- Закрытый корпус станка, СОЖ высокого давления
- Пятиосевой станок с активным перемещением шпинделя во всех плоскостях
- Нужно подключить несколько датчиков к одному приёмнику
Важно: для RMP60 QE нужен приёмник RMI-Q. Он поддерживает до 4 радиодатчиков одновременно — если на предприятии несколько станков, это экономит на приёмниках.
Посмотреть RMP60 QE в каталоге →
TS27R — привязка и контроль инструмента
Отдельная задача, которую шпиндельный датчик не решает: знать длину и диаметр инструмента до начала обработки и контролировать поломку после каждого перехода.
TS27R — проводной датчик касания инструмента. Устанавливается стационарно в рабочей зоне станка, подключается напрямую к стойке ЧПУ через интерфейс HSI (High Speed Interface). Отдельный приёмник не нужен.
Что умеет TS27R:
- Измерение длины инструмента (привязка по Z)
- Измерение диаметра фрезы
- Контроль поломки: станок автоматически проверяет инструмент после каждого цикла
- Защита от выхода фрезы из оправки
Технические характеристики:
- Повторяемость: 1 мкм (2σ)
- Усилие срабатывания: 0,65 Н (в направлении оси)
- Защита: IP68
- Подключение: проводное через HSI
Когда ставить TS27R:
- Любой фрезерный ОЦ, где важно автоматизировать привязку инструмента
- Производство с большой номенклатурой инструмента
- Там, где поломка фрезы — серьёзная проблема (дорогая деталь, длинный цикл)
Как принять решение за 5 минут
Ответьте на три вопроса:
1. Какой тип станка?
- Фрезерный/обрабатывающий центр → шпиндельный датчик (OMP40-2, OMP60 или RMP60 QE) + TS27R для инструмента
- Токарный с ЧПУ → LP2 или HPPA (зависит от диаметра шпинделя и типа подключения)
2. Есть ли проблемы с ИК-сигналом?
- Открытая зона, нет перегородок, нет СОЖ высокого давления → OMP40-2 или OMP60
- Закрытый корпус, активная подача СОЖ, пятиосевой → RMP60 QE
3. Что уже стоит на станке?
- Есть приёмник OMM или OMR → берите OMP60 (совместим)
- Нет приёмника → OMP40-2 + OMI-2T или RMP60 QE + RMI-Q
