Как расшифровать артикул стилуса Renishaw — разбор обозначений
«Нужен стилус Renishaw» — это как сказать «нужна труба». Длина? Диаметр? Материал? В каталоге Renishaw только стилусов для КИМ и станков несколько сотен позиций. Каждый артикул закодирован, и если не знать схему — проще растеряться.
Эта статья разбирает логику артикулов Renishaw: что означает каждый элемент обозначения, как выбрать нужный и на что обратить внимание при замене.

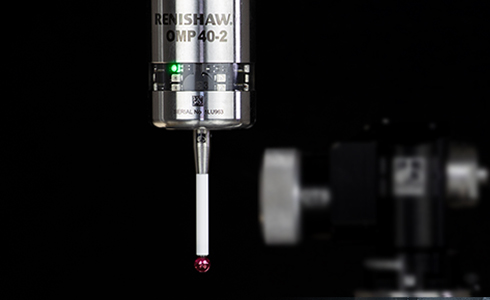

Структура артикула стилуса
Большинство стилусов Renishaw имеют артикул вида:
A-5000-XXXX
Где A-5000 — серийный префикс семейства стилусов для КИМ и станков. Четыре цифры после него кодируют конкретную конфигурацию.
Для понимания логики удобнее смотреть на технические обозначения, которые Renishaw использует в своих таблицах:
[Резьба] × [Длина ЭРД] L [Полная длина] [Материал шарика] [Диаметр шарика]
Пример: M3 × 20 L30 RU3 означает:
- M3 — резьба крепления
- 20 мм — эффективная рабочая длина (ЭРД / EWL — Effective Working Length)
- L30 — полная длина стилуса 30 мм
- RU — шарик из синтетического рубина
- 3 — диаметр шарика 3 мм
Разберём каждый параметр.
Параметр 1: Резьба (M2 / M3 / M4 / M5)
Резьба определяет, к какому щупу (датчику) подходит стилус. Это первый фильтр выбора.
| Резьба | Для каких датчиков | Применение |
|---|---|---|
| M2 | SP25M, REVO, TP200, SP600 | Компактные КИМ, высокоточные измерения |
| M3 | TP20, TP2-5W, OMP400 | Малые и средние КИМ, прецизионные станки |
| M4 | TP6A, TP7M, TS27R, OMP60, OMP40-2 | Средние КИМ, большинство станков с ЧПУ |
| M5 | PH10, PH6, TP9 | Крупные КИМ, головки с поворотом |
Главное правило: резьба стилуса должна совпадать с резьбой датчика. Это не предмет выбора — это конструктивное требование. Если ваш датчик M4 — нужен стилус M4. Адаптеры M4→M3 существуют, но снижают жёсткость системы и, соответственно, точность.
Как узнать резьбу вашего датчика:
- Посмотрите на маркировку датчика (обычно нанесена лазером)
- Найдите артикул датчика на нашем сайте — резьба указана в характеристиках
- Измерьте штангенциркулем посадочное отверстие (M2 ≈ 1,5 мм, M3 ≈ 2,5 мм, M4 ≈ 3,3 мм, M5 ≈ 4,2 мм)
Посмотреть датчики по типу резьбы в каталоге →
Параметр 2: Эффективная рабочая длина (ЭРД / EWL)
Эффективная рабочая длина — расстояние от плоскости крепления стилуса до центра измерительного шарика. Это то, что обычно называют «рабочей длиной».
Не путайте ЭРД с полной длиной стилуса (L). Стилус M4 EWL 50 L60 имеет полную длину 60 мм, но центр шарика находится на расстоянии 50 мм от плоскости крепления.
Как выбрать длину
Длина выбирается под геометрию детали и конструкцию датчика:
Правило минимальной длины: выбирайте самый короткий стилус, который физически достаёт до измеряемой поверхности. Чем короче стилус — тем выше жёсткость, тем меньше прогиб под усилием касания, тем точнее измерение.
Практический расчёт:
- Определите глубину самого глубокого кармана или отверстия, которое нужно измерить
- Прибавьте зазор от корпуса датчика до верхнего края кармана (обычно 5–10 мм)
- Прибавьте расстояние от посадки стилуса до «тела» датчика (для M4 щупов обычно 8–12 мм)
Пример: карман глубиной 30 мм, зазор 8 мм, корпус датчика 10 мм → нужна ЭРД не менее 48 мм → берём ЭРД 50 мм.
Стандартный ряд ЭРД в каталоге Renishaw (M4):
| ЭРД, мм | Типичный артикул | Применение |
|---|---|---|
| 11 | A-5000-3709 | Плоские детали, накладное измерение |
| 20 | A-5000-3712 | Неглубокие карманы, привязка |
| 30 | A-5000-3706 | Средние карманы |
| 50 | A-5000-3704 | Глубокие карманы |
| 75 | A-5000-3700 | Очень глубокие карманы, длинные отверстия |
| 100 | A-5000-3568 | Специальные задачи |
Посмотреть стилусы M4 в каталоге →
Параметр 3: Материал и диаметр шарика
Измерительный шарик — самый ответственный элемент стилуса. Он непосредственно касается детали, поэтому от его материала и диаметра зависит и точность, и срок службы.
Материалы шарика
Синтетический рубин (RU, Ruby) Самый распространённый материал. Красный кристалл из оксида алюминия Al₂O₃.
- Твёрдость: 9 по Моосу
- Сферичность: ±0,1 мкм на шариках класса Industrial Grade
- Коэффициент трения: низкий по большинству металлов
- Ограничение: нельзя использовать с алюминием и другими мягкими цветными металлами — рубин «залипает» из-за адгезии
Нитрид кремния (Si₃N₄, Silicon Nitride) Серый шарик, примерно в 3 раза дороже рубина.
- Твёрдость: 9–9,5 по Моосу
- Ключевое преимущество: не адгезирует к алюминию и титану
- Применение: авиационные детали из алюминия и алюминиевых сплавов
Карбид вольфрама (WC, Tungsten Carbide) Металлический шарик, серебристый.
- Твёрдость: 8,5–9 по Моосу
- Проводящий — используется там, где рубин (диэлектрик) даёт ложные срабатывания от статики
- Применение: станки с токопроводящими приспособлениями, некоторые конфигурации систем
Циркониевая керамика (ZrO₂)
- Аналог рубина по свойствам
- Белый цвет — удобно для визуального контроля состояния
- Чуть ниже по точности, чем рубин
Диаметр шарика
Стандартный ряд: 0,3 / 0,5 / 0,7 / 1,0 / 1,5 / 2,0 / 3,0 / 4,0 / 5,0 / 6,0 мм
Как выбрать диаметр:
| Задача | Минимальный диаметр |
|---|---|
| Измерение широких плоскостей | 3–6 мм — снижает влияние шероховатости |
| Измерение малых отверстий (d < 5 мм) | 0,3–1,0 мм |
| Измерение пазов и канавок | Диаметр < ширины паза - 0,5 мм |
| Привязка заготовки на ОЦ | 2–3 мм — оптимум по жёсткости и универсальности |
| Прецизионные КИМ | 1–3 мм в зависимости от деталей |
Правило: больший шарик → менее чувствителен к шероховатости поверхности → стабильнее результат. Но больший шарик не пролезет в узкий паз или малое отверстие. Выбирайте максимально возможный диаметр, который помещается в измеряемые элементы.
Параметр 4: Материал стержня
Стержень (штанга) стилуса тоже влияет на точность. Основные варианты:
| Материал | Маркировка | Особенности |
|---|---|---|
| Нержавеющая сталь | SS | Стандарт, хорошая жёсткость |
| Углепластик (карбон) | CF | Лёгкий, высокая жёсткость, для длинных стилусов |
| Нитрид кремния | Si₃N₄ | Сверхвысокая жёсткость, для прецизионных задач |
| Алюминий | AL | Только для лёгких конструкций |
Когда важен материал стержня:
Для коротких стилусов (ЭРД до 30 мм) материал стержня практически не влияет на результат. При ЭРД 50 мм и выше — жёсткость стержня становится критичной. Для длинных стилусов рекомендуется карбон или Si₃N₄.
Как читать конкретные артикулы — примеры
A-5000-3712
- Семейство: стилусы для КИМ и станков (A-5000)
- Расшифровка: M4, ЭРД 20 мм, шарик рубин ⌀6 мм, стержень керамика
- Применение: универсальный стилус для привязки на фрезерном ОЦ, широкий шарик снижает влияние шероховатости
A-5000-3706
- M4, ЭРД 30 мм, шарик рубин ⌀6 мм, стержень керамика
- Применение: карманы до 25–28 мм глубиной
A-5003-5171
- Ломкий предохранитель (Break Protection Device) M4, L15 мм
- Применение: защита щупа при столкновении
A-5004-6723
- Ломкая вставка M4, L16 мм, из стали
- Применение: для датчиков типа «рука» на токарных станках, совместима с TS27R и OTS
Быстрая памятка по подбору
- Узнайте резьбу датчика → это первый фильтр (M2/M3/M4/M5)
- Определите нужную ЭРД → глубина кармана + зазор + расстояние до датчика
- Выберите материал шарика → рубин для стали, нитрид кремния для алюминия
- Выберите диаметр шарика → максимально возможный для вашей геометрии
- Для длинных стилусов → карбоновый или нитрид кремния стержень
Если не уверены — пришлите нам фото детали или чертёж с измеряемыми элементами. Подберём конкретный артикул.
Подобрать стилус под вашу задачу →
Когда стилус нужно заменить
- Визуальные повреждения шарика (сколы, царапины)
- Нестабильные результаты измерения при повторных касаниях одной точки
- Разброс показаний вырос по сравнению с калибровкой
- Шарик или стержень погнут после столкновения
Поменять шарик нельзя — стилус заменяется целиком. Именно поэтому стилусы — расходный материал: держите 1–2 запасных под рукой.
