Подбор стилуса под конкретный датчик: полный разбор совместимости

Вы меняете стилус, берёте внешне похожий — и получаете ошибку калибровки или, хуже, механическое повреждение датчика. Причина почти всегда одна: несоответствие резьбы, массы или жёсткости стилуса типу измерительного модуля.

В этой статье разберём все параметры совместимости стилуса и датчика: резьбовые стандарты, ограничения по длине и массе, выбор материала стержня и диаметра шарика под конкретные серии датчиков Renishaw, Heidenhain и их аналогов.

---

Первый шаг: определить резьбу датчика

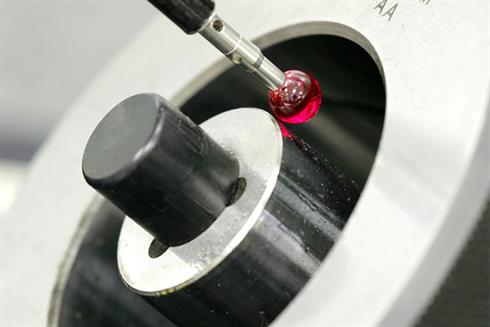

Стилусы имеют на одном конце присоединительную резьбу — M2, M3, M4 или M5, — а на противоположном высокоточную сферу из синтетического рубина, твёрдого сплава либо стали. Резьба — это первый и самый жёсткий параметр совместимости: поставить стилус M4 в датчик с гнездом M2 физически невозможно.

Как узнать резьбу своего датчика

Резьба указана в документации датчика и, как правило, в его артикуле. Если документация утеряна — ориентируйтесь по таблице ниже.

Датчик TP20 рассчитан под щупы серии Renishaw M2. Стилусы M4 совместимы с датчиками серий OMP, RMP, LP2 и другими совместимыми системами с тем же резьбовым стандартом.

Ключевое правило: никогда не подбирайте стилус только по внешнему виду. Резьба M2 и M3 отличаются по шагу — при попытке вкрутить несовместимый стилус вы повредите резьбу датчика.

Переходники между резьбовыми стандартами

Существуют переходники, позволяющие использовать щупы с резьбой M2, M3, M4 и M5 на большинстве контактных датчиков. Они особенно полезны для применения широкого ассортимента специализированных щупов М2 на более крупных датчиках. Переходник добавляет длину и массу — это нужно учесть при калибровке.

---

Длина стилуса и ограничения датчика

Длина стилуса напрямую влияет на точность и риск повреждения датчика. Каждый измерительный модуль имеет паспортный диапазон допустимых длин и максимальную массу стилусной сборки.

Почему длина критична

Длинный стилус создаёт изгибающий момент при срабатывании. Чем длиннее стержень, тем выше погрешность от прогиба и тем сильнее нагрузка на кинематический механизм датчика. Точность контактных измерений сразу ухудшается из-за использования щупа, который излишне прогибается при контакте.

Важно: если вам нужна длина более 50 мм, сначала проверьте, какой модуль установлен в вашем датчике TP20 или TP200 — стандартный или усиленный. Подбор неверного модуля под длинный стилус — частая причина нестабильного срабатывания.

Эффективная рабочая длина (ЭРД)

В артикулах Renishaw параметр EWL (Effective Working Length) — это расстояние от торца датчика до центра шарика. Именно эту цифру нужно сопоставлять с глубиной измеряемых элементов детали, а не полную длину стилуса. Например, стилус A-5000-3712 имеет резьбу M4, шарик из синтетического рубина Ø6 мм, керамический стержень длиной 100 мм и ЭРД 88,5 мм.

Подобрать стилус по длине и диаметру →

---

Диаметр шарика: как выбрать под задачу

Диаметр шарика выбирается исходя из размеров измеряемых элементов и требований к точности, а не из соображений "покрупнее — надёжнее".

Стандартные диаметры и их применение

Шарик диаметром 1 мм достигает дна отверстия Ø 1,5 мм, но быстрее изнашивается и требует более частой калибровки. Шарик Ø 6 мм даёт меньшую погрешность от форм-отклонений поверхности, но не войдёт в отверстие диаметром менее 7 мм. Наконечник из искусственного рубина обладает исключительной износостойкостью, низким коэффициентом трения и высокой твёрдостью, что обеспечивает долгий срок службы и стабильность измерений.

Правило минимального зазора: диаметр шарика должен быть не менее чем на 10–15% меньше диаметра измеряемого отверстия. Для отверстия Ø 6 мм — шарик не крупнее Ø 5 мм.

---

Материал стержня и масса сборки

Материал стержня влияет на три параметра: жёсткость (прогиб), массу (инерционная нагрузка на датчик) и термическое расширение.

Стержни изготавливаются из керамики, твёрдого сплава, нержавеющей стали и карбона.

Углеродное волокно отличается высокой устойчивостью к крутящим нагрузкам, крайне малой массой и лучше всего подходит для производства стилусов длиной более 50 мм, к весу которых предъявляются особо строгие требования. Благодаря способности гасить колебания и сверхмалому коэффициенту теплового расширения, щупы из углеродного волокна серии GF особенно хорошо сочетаются с тензометрическими датчиками. Керамический стержень сочетает лёгкость и высокую жёсткость, а также обеспечивает встроенную защиту от повреждений при ударе — при столкновении он ломается, не передавая разрушительный импульс на механизм датчика.

Выбрать стилус по материалу стержня →

---

Специфика подбора для разных типов датчиков

Кинематические датчики (TP20, TS 220, TS 440)

Кинематические датчики чувствительны к массе стилусной сборки. Превышение паспортной массы ведёт к ложным срабатываниям при быстром позиционировании. Для датчиков этого типа рекомендуются лёгкие керамические или карбоновые стержни. Датчики TP6 и TP6A имеют регулируемое вручную усилие срабатывания для оптимальной работы с различными конфигурациями щупа.

Тензометрические датчики (TP200, SP25)

В тензометрических датчиках используются тензометрические механизмы, обеспечивающие более высокую точность и более длительный срок службы, чем кинематические датчики. Они допускают более длинные стилусы, но критически чувствительны к вибрациям стержня. Оптимальный выбор — стержни из углеродного волокна с резьбой M2.

Станочные радиощупы начального уровня

Большинство станочных радиощупов начального уровня оснащены сменным стилусом с резьбой М4, материал стилуса — нержавеющая сталь или рубин. Для этих датчиков подходят универсальные стилусы M4 с шариком Ø 4–6 мм и стержнем длиной 50–100 мм.

---

Быстрая памятка: как подобрать стилус под датчик

1. Определите резьбу датчика → проверьте документацию или артикул; стандарты M2, M3, M4, M5 — не взаимозаменяемы без переходника.
2. Уточните допустимую длину и массу стилусной сборки → возьмите паспорт датчика или данные производителя; не превышайте паспортные ограничения.
3. Вычислите нужную ЭРД (EWL) → измерьте глубину целевых элементов детали и добавьте 5–10 мм запаса.
4. Выберите диаметр шарика → минимум на 10–15% меньше диаметра самого узкого измеряемого отверстия.
5. Подберите материал стержня → сталь для коротких стилусов, керамика для универсальных задач, карбон для длинных и тензометрических датчиков.
6. Проверьте совместимость по артикулу → у Renishaw артикул содержит все параметры: резьба, тип, длина, диаметр шарика, материал стержня.
