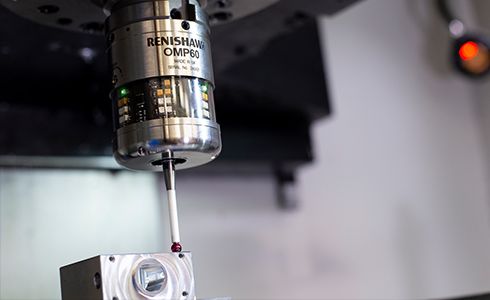

Щуп измеряет с погрешностью: поиск причины

Оператор замечает, что деталь «уходит» на 0,03–0,05 мм — станок отработал цикл, щуп отрапортовал координаты, но результат не сходится с КИМ или контрольным калибром. Проблема воспроизводится, но нестабильно: иногда погрешность больше, иногда меньше, иногда меняет знак.

В этой статье разберём все типичные источники погрешности измерительного щупа на ЧПУ-станке — от механики стилуса до настроек цикла и теплового состояния оборудования — и покажем, как их последовательно исключить.

Что такое погрешность щупа и как её правильно оценивать

Прежде чем искать причину, важно понять, с какой именно погрешностью вы столкнулись. Их два типа.

Систематическая погрешность — результат постоянно смещён в одну сторону. Например, щуп всегда показывает диаметр отверстия на 0,02 мм меньше реального. Чаще всего это ошибка калибровки или геометрии стилуса.

Случайная (повторяемостная) погрешность — разброс результатов при повторных измерениях одной и той же точки. Норма для хорошего контактного щупа — ≤ 1 мкм (2σ). Если разброс достигает 5–20 мкм, это сигнал о механической или электрической проблеме.

Правило первого шага: перед поиском причины проведите 5–10 повторных касаний одной точки на эталонном кольце или калибровочной сфере и зафиксируйте разброс. Это сразу делит задачу на два сценария: нестабильность (случайная) или постоянное смещение (систематическая).

Причина 1: износ или загрязнение наконечника стилуса

Рубиновый шарик стилуса — первая точка контакта с деталью. Любой дефект на его поверхности напрямую влияет на результат.

Что происходит: при износе шарик теряет сферичность. Отклонение формы наконечника более 0,002 мм уже вносит погрешность результата измерения порядка 0,001 мм и выше — а при измерении в разных направлениях эффект становится асимметричным.

Как проверить: осмотрите шарик под лупой с увеличением ×10–×20. Плоские площадки, сколы, налипшая стружка или СОЖ — всё это основание для замены. Дополнительно сделайте калибровку по эталонной сфере и сравните отклонения в плоскостях X, Y, Z: при равномерном износе погрешность будет одинакова по всем направлениям, при локальном — нет.

Типичные ситуации: обработка чугуна и абразивных сплавов изнашивает шарик значительно быстрее, чем работа со сталью. Плановая замена стилуса при интенсивном использовании — раз в 3–6 месяцев.

Подобрать стилус для замены →

Причина 2: ошибки калибровки

Калибровка — это не одноразовая процедура. Если щуп откалиброван некорректно или данные калибровки устарели, любое измерение будет содержать систематическую погрешность.

Некорректная калибровка по сфере. Если эталонная сфера загрязнена, имеет царапины или неправильно закреплена — калибровочные данные будут ложными. Радиус шарика, записанный в параметры ЧПУ, не будет соответствовать реальному.

Устаревшая калибровка. После замены стилуса, удлинителя или самого щупа калибровку необходимо выполнять заново. Работа со старыми данными — одна из самых частых причин стабильной погрешности в 0,02–0,05 мм.

Калибровка при холодном станке. Шпиндель при нагреве удлиняется на 0,01–0,04 мм в зависимости от типа станка. Если калибровка выполнена на холодном станке, а измерения — на прогретом, результат будет смещён.

Правило калибровки: всегда калибруйте щуп при рабочей температуре станка — после минимум 20–30 минут прогрева шпинделя на рабочих оборотах.

Подзаголовок: проверка актуальности данных калибровки

Сравните текущий записанный радиус шарика (параметр в стойке ЧПУ) с результатом свежей калибровки. Расхождение более 0,003 мм — сигнал для повторной калибровки. На стойках Fanuc это параметры группы #100–#199 (зависит от макроса), на Heidenhain — таблица инструментов измерительного цикла.

Причина 3: динамическая погрешность — скорость подхода

Динамическая погрешность щупа напрямую связана со скоростью контакта и интервалом опроса системы ЧПУ. Слишком высокая скорость подхода приводит к тому, что момент фиксации координаты запаздывает: реальное положение оси уже сместилось, а система зафиксировала предыдущее значение.

Типичные значения скорости измерения:

Тип щупа	Рекомендуемая скорость	Максимум
Кинематический (OMP40, TS27R)	100–500 мм/мин	1 000 мм/мин
Тензометрический (OMP400, OMP700)	200–1 000 мм/мин	3 000 мм/мин
Щуп привязки инструмента (TT)	300–600 мм/мин	1 500 мм/мин

Если в цикле измерения задана скорость выше допустимой для данного щупа, погрешность будет систематической и положительной (щуп «проскакивает» точку срабатывания).

Как проверить: уменьшите скорость в 2 раза и повторите измерение. Если результат изменился — причина в динамике.

Причина 4: прогиб стилуса

Чем длиннее стилус и чем меньше его диаметр, тем больше он прогибается в момент контакта. Это вносит систематическую погрешность, зависящую от направления измерения.

Прогиб стилуса особенно заметен при измерении в горизонтальной плоскости (ось X или Y): усилие срабатывания щупа создаёт изгибающий момент, который «отодвигает» точку фактического контакта от номинальной. Для стилуса диаметром 2 мм длиной 100 мм прогиб при стандартном усилии срабатывания (0,08–0,15 Н) может достигать 5–15 мкм.

Правило выбора стилуса: используйте минимально необходимую длину. Если длинный стилус неизбежен — компенсируйте прогиб калибровкой именно с этим стилусом в реальных условиях измерения.

Подобрать стилус по геометрии детали →

Причина 5: тепловые деформации станка

Температурный дрейф — один из самых сложно диагностируемых источников погрешности. Станок нагревается от работы шпинделя, приводов, гидравлики, а также от окружающей среды.

Типичная картина: утром щуп показывает одни значения, во второй половине смены — другие, расхождение достигает 0,03–0,08 мм по оси Z. Это классический признак теплового удлинения шпинделя.

Что делать:

Измеряйте эталонный образец в начале и в конце смены — фиксируйте дрейф.
Если станок оснащён системой температурной компенсации (Fanuc: функция G43.4, Heidenhain: компенсация AFC), убедитесь, что она активна и корректно настроена.
Прогревайте станок по стандартному циклу прогрева перед началом точных измерений.
Калибруйте щуп регулярно в течение смены при высокоточных работах (допуск ±0,01 мм и жёстче).

Причина 6: люфт и биение шпинделя

Если щуп закреплён в шпинделе с биением — каждое измерение будет содержать составляющую этого биения. Особенно критично при использовании удлинителей: биение на конце удлинителя длиной 100 мм при радиальном биении конуса шпинделя 0,005 мм может давать суммарную погрешность 0,010–0,020 мм.

Как проверить: установите индикатор на стойку, коснитесь рубинового шарика и проверните шпиндель вручную на 360°. Биение более 0,005 мм требует либо проверки конуса, либо замены переходника.

Люфт в патроне или конусе. Загрязнённый конус HSK или SK — частая причина нестабильного положения щупа. Чистите конус шпинделя и хвостовик щупа перед каждым использованием.

Причина 7: помехи в канале передачи данных

Для радиощупов и оптических щупов дополнительным источником погрешности служат помехи в канале связи. Пропущенный или задержанный сигнал срабатывания приводит к тому, что координата фиксируется не в момент контакта, а позже.

Признаки проблемы с каналом: нестабильность результатов измерений без явной механической причины, ложные срабатывания, пропуск точки касания. Проверьте уровень сигнала в диагностическом меню приёмника, убедитесь в отсутствии источников помех (частотные преобразователи, сварочное оборудование) вблизи станка.

Быстрая памятка: как найти причину погрешности щупа

Оценить тип погрешности → сделать 5–10 повторных касаний, зафиксировать разброс и смещение
Осмотреть стилус → шарик на предмет износа, сколов, загрязнения; при сомнении — заменить
Проверить калибровку → выполнить свежую калибровку по чистой эталонной сфере на прогретом станке
Снизить скорость измерения → убедиться, что скорость подхода в цикле не превышает допустимую для данного щупа
Измерить биение шпинделя → индикатором по шарику стилуса, норма < 0,005 мм
Проверить тепловой дрейф → измерить эталон в начале и конце смены, сравнить результаты
Диагностировать канал связи → проверить уровень сигнала приёмника (для радио- и оптощупов)
