Кабели для проводных датчиков измерения на ЧПУ
Проводной измерительный щуп — это точный прибор с повторяемостью до 1–2 мкм. Но вся эта точность обнуляется, если кабель между датчиком и интерфейсным блоком подобран неправильно или проложен с ошибками. Наводки, механические повреждения, неподходящий разъём — каждый из этих факторов приводит к ложным срабатываниям или потере сигнала.
В этой статье разберём, какие кабели используются в проводных системах измерения на ЧПУ, по каким параметрам их выбирают, как правильно прокладывать и чего категорически нельзя допускать при монтаже.
Зачем кабель имеет значение в измерительной системе
Измерительный щуп передаёт в контроллер ЧПУ сигнал срабатывания — логический импульс, фиксирующий момент касания стилуса с деталью. Этот сигнал слаботочный и критически чувствителен к помехам.
Кабели для датчиков являются неотъемлемым компонентом для построения надёжных соединений в промышленной автоматизации. Их ключевая задача — обеспечить бесперебойную передачу данных и питания между датчиками и системами управления.
В станочной среде на кабель воздействуют сразу несколько агрессивных факторов:
- Электромагнитные помехи от частотных преобразователей, серводрайверов и шпинделя
- Механические нагрузки при движении по кабель-каналу или кабельной цепи (energy chain)
- СОЖ, масляный туман, стружка
- Вибрация и многократные изгибы
К мерам по предотвращению вредного влияния высокочастотных электромагнитных помех на работу оборудования станков с ЧПУ относится выбор специальных кабелей, обеспечивающих защиту слаботочного оборудования от помех.
Типы кабелей для проводных измерительных датчиков
Проводные щупы (touch trigger probe с кабельным интерфейсом) используют несколько конструктивных типов кабелей.
Экранированный многожильный кабель (TRVVP)
Наиболее распространённый вариант для подключения датчиков на ЧПУ. Область применения TRVVP — подключение датчиков различного типа, шпинделей, сервоприводов и шаговых двигателей станков с ЧПУ. Кабель выпускается в 3-жильном и 4-жильном вариантах с жилами сечением от 0,3 мм² до 4 мм². Для сигнальных линий измерительного щупа используется сечение 0,3–0,5 мм².
Кабели этого типа имеют следующие конструктивные особенности или их комбинацию: попарное свивание проводников («витая пара»), защитное экранирование с помощью токопроводящей оболочки, соединяемой с корпусом оборудования.
Соединительный кабель с разъёмами M12
Применяется в системах, где датчик имеет стандартный разъём промышленной автоматизации. Соединительные кабели для датчиков и систем автоматизации выпускаются с одним и двумя разъёмами, типы: вилка и розетка, 2PIN, 3PIN, 4PIN, 5PIN. Соединительная резьба — М12 гнездо/штекер, исполнения 4PIN и 5PIN.
Кабель со съёмным разъёмом (для щупов серии TP400/TP600)
Некоторые системы строятся на щупах с отсоединяемым кабелем. У щупов TP400 и TP600 съёмный кабель — его можно снимать отдельно от зонда. Это удобно при техническом обслуживании: кабель меняется без демонтажа самого датчика.
Стандартный кабель с бронерукавом
Для щупов, работающих в зонах интенсивного попадания СОЖ и стружки, кабель дополнительно защищают металлическим бронерукавом. Стандартная длина кабеля (14 жил, экранирован) — 8 метров; кабель поставляется с металлическим бронерукавом 1,5 м.
Ключевые технические параметры кабеля датчика
При выборе кабеля для проводного измерительного щупа учитывают несколько обязательных характеристик.
| Параметр | Требование для щупа | Примечание |
|---|---|---|
| Экранирование | Обязательно | Медная оплётка или фольга + дренажный провод |
| Количество жил | 3–5 | Питание + сигнал + экран |
| Сечение жил | 0,3–0,5 мм² | Для сигнальных линий |
| Гибкость | Класс 5–6 (по IEC) | При прокладке в energy chain |
| Степень защиты разъёма | IP67 минимум | Защита от СОЖ и брызг |
| Длина | До 8–10 м | Стандарт; длиннее — согласовывать с производителем щупа |
Экранирование — критический параметр
Кабель электропитания и сигнальный кабель должны быть защищены от помех и наводок. Именно поэтому к применению экранированного кабеля рекомендуется прибегать — это защитит оборудование от появления помех и сбоев цифровых компонентов.
Ключевое правило: Экран кабеля датчика подключается к корпусу (земле) только с одной стороны — со стороны интерфейсного блока или стойки ЧПУ. Подключение с обеих сторон создаёт контур заземления и усиливает помехи вместо их подавления.
Гибкость при прокладке в кабельной цепи
При подключении датчиков используется специальный экранированный кабель, обладающий повышенной гибкостью. Именно гибкость кабеля обеспечивает долгий срок службы, потому что он используется в подвижных цепях. Для energy chain выбирают кабели с токопроводящими жилами класса гибкости 5–6 по IEC 60228 и оболочкой из полиуретана (PUR) или ПВХ повышенной гибкости.
Материал оболочки
Материал жил — медь, экран — медь, изоляция жил — поливинилхлорид, оболочка — поливинилхлоридный пластикат. В агрессивных средах (масляный туман, СОЖ на водной основе) предпочтительна полиуретановая оболочка: она стойче к маслам и механическому истиранию.
Прокладка кабеля: правила монтажа
Даже идеально подобранный кабель даст сбои, если проложен неверно. Вот ключевые правила.
Разделяйте силовые и сигнальные линии
Кабель измерительного датчика нельзя укладывать в один кабель-канал с силовыми кабелями шпинделя, серводвигателей и частотных преобразователей. Минимальное расстояние между силовыми и сигнальными трассами — 100–150 мм. При вынужденном пересечении — только под прямым углом.
Соблюдайте минимальный радиус изгиба
Для кабелей в energy chain минимальный радиус изгиба — не менее 7,5–10 диаметров кабеля. Меньший радиус приводит к усталостным разрывам жил после нескольких тысяч циклов движения.
Длина кабеля и согласование с производителем
Перед заказом убедитесь в том, что длины кабеля и бронерукава достаточно для установки на ваше оборудование. Чрезмерная длина кабеля увеличивает ёмкостные наводки и может снизить помехоустойчивость сигнала. Оптимум — кабель без лишних петель, проложенный по кратчайшей трассе. Возможна поставка с иной длиной кабеля по запросу.
Защита от механических повреждений
В зоне рабочего пространства станка, где возможно попадание стружки или касание кабеля движущимися частями, кабель прокладывают в металлическом бронерукаве или гофрированной трубе с высокой степенью защиты. Открытая прокладка сигнального кабеля в рабочей зоне — грубая ошибка.
Подключение разъёмов
Степень защиты корпуса разъёма — IP67. Разъёмы с меньшей степенью защиты в станочной среде не применяются. После подключения разъём фиксируется стопорной гайкой из никелированной латуни — пластиковые гайки со временем разбалтываются от вибрации.
Типичные ошибки при работе с кабелем датчика
- Использование обычного монтажного провода вместо специального экранированного кабеля для датчиков — прямой путь к ложным срабатываниям
- Соединение кабеля скруткой или клеммной колодкой на трассе — нарушение непрерывности экрана и увеличение переходного сопротивления
- Перегиб кабеля у разъёма без разгрузки натяжения — разрыв жил в месте входа в корпус разъёма через 2–6 месяцев эксплуатации
- Прокладка рядом с кабелем шпинделя — наводки от высокочастотного преобразователя ВГД/ВЧ, ложные срабатывания щупа
- Заземление экрана с обеих сторон — образование петли заземления, усиление помех
Важно: При появлении ложных срабатываний щупа первым делом проверяйте состояние и прокладку кабеля — это причина №1 нестабильной работы проводных измерительных систем.
Совместимость кабелей с конкретными системами
Производители измерительных систем (Renishaw, Heidenhain, Blum, Marposs, Pioneer) поставляют кабели под конкретные модели щупов. Использование стороннего кабеля возможно, но требует точного соответствия:
- Количество и назначение жил (распиновка)
- Диаметр кабеля под уплотнительный ввод корпуса датчика
- Тип и размер разъёма на стороне интерфейсного блока
- Сечение жил для питания (обычно 0,34–0,5 мм²) и сигнала
Кабельная измерительная система с ЧПУ подходит для различных сложных условий работы при обработке станков с ЧПУ, в основном подходит для небольших станков, шлифовальных станков, токарных станков и другого специального оборудования.
При замене штатного кабеля на аналог обязательно проверяйте распиновку по документации производителя щупа — перепутать питание и сигнальный провод несложно, а последствия могут привести к выходу измерительного модуля из строя.
Быстрая памятка: как выбрать кабель для проводного датчика
- Тип кабеля → экранированный многожильный (TRVVP или аналог), 3–5 жил, сечение 0,3–0,5 мм²
- Экранирование → медная оплётка обязательна; заземление экрана — только с одной стороны
- Гибкость → класс 5–6 при прокладке в energy chain, оболочка ПУР или ПВХ повышенной гибкости
- Разъём → M12, IP67 минимум, никелированная латунная гайка
- Длина → без запаса петель, по кратчайшей трассе; стандарт до 8–10 м
- Прокладка → отдельно от силовых трасс, расстояние ≥ 100 мм, бронерукав в рабочей зоне
- Совместимость → сверить распиновку с документацией производителя щупа до подключения
Подобрать щуп под ваш станок →
Связанные статьи
Похожие статьи

1 июля 2026 г.
Диагностика приёмника измерительной системы щупа
Как проверить приёмник (интерфейс) измерительного щупа ЧПУ: LED-индикация, сигнальные линии, типовые неисправности и методика устранения.
Читать статью
1 июля 2026 г.

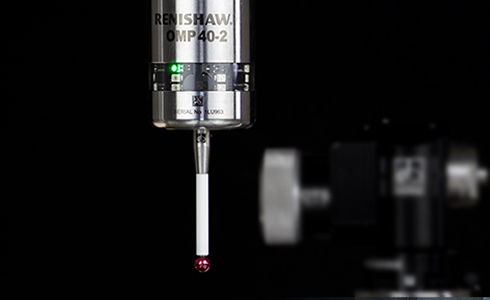

Щуп не срабатывает: причины и что делать
